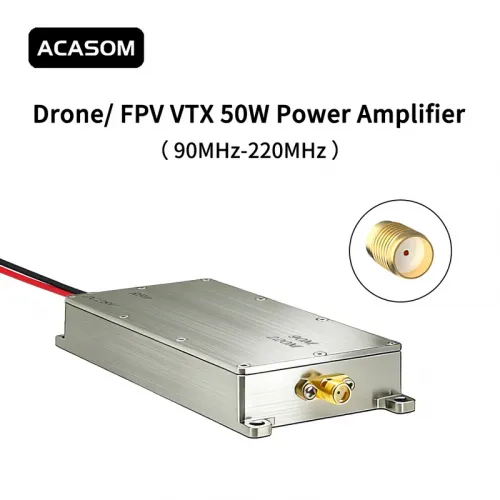

Усилитель передатчика 90–220MHz 50W (47dBm) для профессиональных UAV систем | Chipomi

Сверхмощный односторонний усилитель передающего канала 90–220MHz 47dBm (50W) разработан для наиболее требовательных профессиональных систем связи дронов и БПЛА. Модуль функционирует исключительно в передающем канале (TX) и предназначен для усиления управляющих, телеметрических и информационных сигналов в диапазоне 90–220MHz.

Устройство обеспечивает стабильное усиление 40±1dB при равномерности ±0.5dB по полосе частот. Насыщенная выходная мощность 47dBm (50W) позволяет значительно увеличить радиус действия и повысить устойчивость канала в сложных условиях эксплуатации.

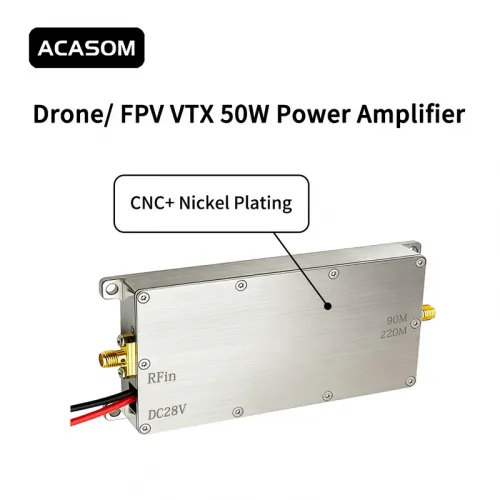

Корпус выполнен из алюминия и имеет размеры 132x53x17mm. Питание осуществляется от 28V DC. Рабочий температурный диапазон составляет -30℃ to +85℃. Производитель ACASOM предусматривает возможность индивидуальных конфигураций по мощности и частоте для интеграции в специализированные платформы.

Технические характеристики:

Почему стоит выбрать этот модуль:

• Выходная мощность 50W (47dBm) для экстремальной дальности передачи.

• Работа в диапазоне 90–220MHz для специализированных каналов управления.

• Стабильное усиление 40±1dB и равномерность ±0.5dB.

• Питание 28V DC для профессиональных UAV платформ.

• Прочный алюминиевый корпус 132x53x17mm.

• Разъёмы SMA-Female для интеграции в стандартные RF-тракты.

• Поддержка кастомных конфигураций от ACASOM.

Применение:

• Профессиональные FPV и UAV системы дальнего действия.

• BVLOS операции с усиленными каналами управления.

• Промышленные дроны для инспекции и мониторинга.

• Передача телеметрии и данных на больших расстояниях.

• Специализированные платформы в технических и исследовательских проектах.

• Модернизация передающих трактов диапазона 90–220MHz.

Комплектация:

1 x Сверхмощный усилитель передающего канала 90–220MHz.

Важные примечания:

• Требуется стабильный источник питания 28V DC не менее 6A.

• Для безопасной и продолжительной работы на высокой мощности обязательна активная система охлаждения с радиатором и вентилятором.

• Последовательность подключения: сначала антенна, затем питание, затем источник сигнала.

• При достаточном входном уровне и эффективном охлаждении выход может достигать 49dBm.

FAQ:

1. Работает ли усилитель в приёмном канале?
   Нет, устройство функционирует исключительно в передающем канале (TX) и не усиливает приёмный тракт.
2. Какой диапазон частот поддерживается?
   Модуль рассчитан на работу в диапазоне 90–220MHz согласно спецификации производителя.
3. Какое напряжение требуется для стабильной работы?
   Необходимо питание 28V DC, рекомендуется источник питания с током не менее 6A.
4. Обязательно ли использовать активное охлаждение?
   Да, при работе на мощности 50W требуется принудительное охлаждение с радиатором и вентилятором.
5. Какие RF-разъёмы используются?
   На входе и выходе установлены разъёмы SMA-Female.
6. Можно ли получить индивидуальную конфигурацию?
   Производитель ACASOM заявляет возможность кастомных решений по частоте и мощности.
7. Какого максимального уровня мощности можно достичь?
   При достаточном входном уровне сигнала и эффективном охлаждении выход может достигать до 49dBm.

Сверхмощный усилитель передающего канала 90–220MHz 47dBm (50W) предназначен для профессиональных UAV и FPV систем, работающих в низкочастотном диапазоне 90–220MHz. Усиление 40±1dB и равномерность ±0.5dB обеспечивают стабильные параметры сигнала в пределах заявленного диапазона.

Питание от 28V DC и выходная мощность 50W позволяют существенно увеличить радиус действия и повысить устойчивость связи в сложных условиях эксплуатации. Алюминиевый корпус размером 132x53x17mm рассчитан на эксплуатацию в температурном диапазоне -30℃ to +85℃ и подходит для полевых условий.

В каталоге Chipomi данный усилитель используется как элемент построения высокомощного передающего тракта 90–220MHz для профессиональных UAV платформ. Производитель ACASOM предоставляет возможность индивидуальных конфигураций для специализированных систем управления и телеметрии.
