Усилитель передатчика 90–130MHz 50W (47dBm) для профессиональных UAV систем | Chipomi

Сверхмощный односторонний усилитель передающего канала 90–130MHz 47dBm (50W) разработан для профессиональных систем связи дронов и БПЛА, где требуется максимальная дальность и устойчивость радиолинии. Модуль функционирует исключительно в передающем канале (TX) и предназначен для усиления управляющих и телеметрических сигналов в диапазоне 90–130MHz.

Устройство обеспечивает стабильное усиление 40±1dB при равномерности ±0.5dB в пределах рабочей полосы частот. Насыщенная выходная мощность 47dBm (50W) позволяет значительно увеличить радиус действия и повысить устойчивость канала в сложных условиях эксплуатации.

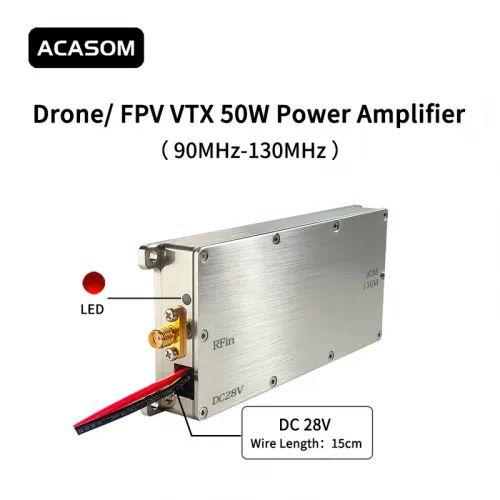

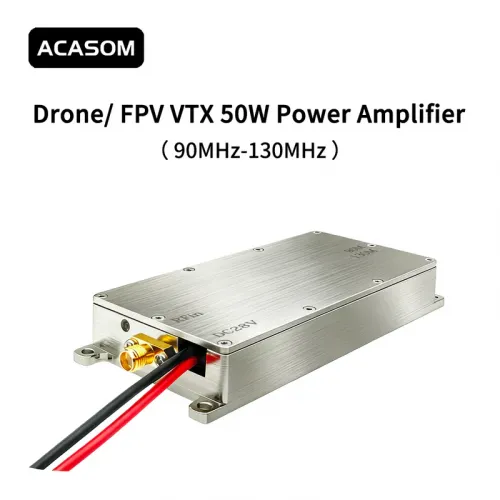

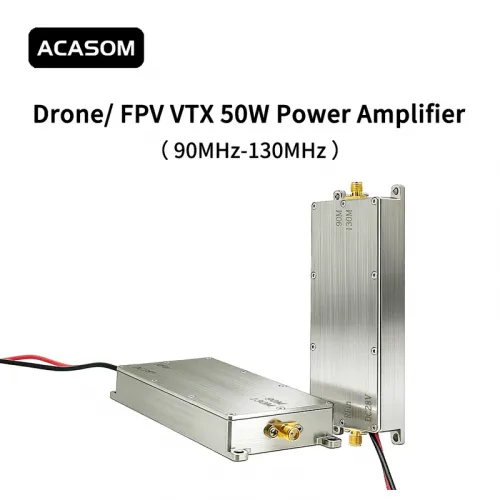

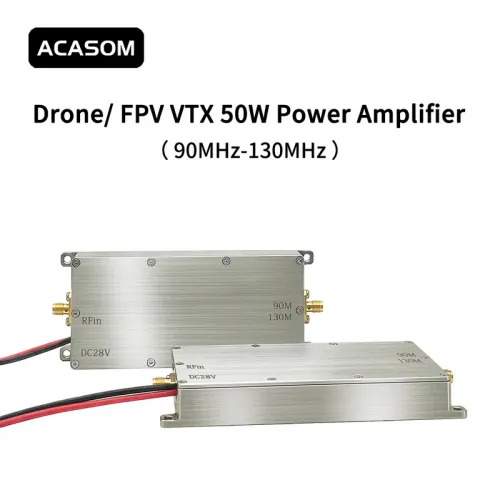

Корпус выполнен из алюминия и имеет размеры 132x53x17mm. Питание осуществляется от 28V DC. Рабочий температурный диапазон составляет -30℃ to +85℃. Производитель ACASOM заявляет возможность индивидуальных конфигураций по мощности и частоте для специализированных UAV платформ.

Технические характеристики:

Почему стоит выбрать этот модуль:

• Выходная мощность 50W (47dBm) для экстремальной дальности передачи.

• Оптимизация под диапазон 90–130MHz для специализированных каналов UAV.

• Стабильное усиление 40±1dB и равномерность ±0.5dB.

• Питание 28V DC для профессиональной интеграции.

• Прочный алюминиевый корпус 132x53x17mm.

• Разъёмы SMA-Female для совместимости с RF-трактами.

• Поддержка кастомных конфигураций от ACASOM.

Применение:

• Профессиональные FPV и UAV системы сверхдальнего действия.

• BVLOS операции с усиленными каналами управления.

• Промышленные дроны для инспекции и мониторинга.

• Передача телеметрии и данных в сложных условиях.

• Специализированные UAV платформы в исследовательских проектах.

• Модернизация передающих трактов диапазона 90–130MHz.

Комплектация:

1 x Сверхмощный усилитель передающего канала 90–130MHz.

Важные примечания:

• Требуется стабильный источник питания 28V DC не менее 6A для полной производительности.

• Для безопасной и продолжительной работы на высокой мощности обязательна активная система охлаждения с радиатором и вентилятором.

• Последовательность подключения: сначала подключить антенну, затем подать питание, затем включить источник сигнала.

• При достаточном входном уровне и эффективном охлаждении выход может достигать 49dBm.

FAQ:

1. Работает ли усилитель в приёмном канале?
   Нет, устройство предназначено исключительно для передающего канала (TX).
2. Какой диапазон частот поддерживается?
   Рабочий диапазон составляет 90-130MHz.
3. Какое питание необходимо для работы?
   Требуется 28V DC с током не менее 6A.
4. Обязательно ли активное охлаждение?
   Да, при работе на мощности 50W требуется обязательное активное охлаждение.
5. Какие разъёмы используются?
   На входе и выходе установлены разъёмы SMA-Female.
6. Можно ли получить индивидуальную конфигурацию?
   Производитель ACASOM предусматривает возможность кастомных решений по частоте и мощности.

Сверхмощный усилитель передающего канала 90–130MHz 47dBm (50W) предназначен для профессиональных UAV и FPV систем, работающих в диапазоне 90–130MHz. Усиление 40±1dB и равномерность ±0.5dB обеспечивают стабильные характеристики сигнала и предсказуемую работу в пределах рабочей полосы частот.

Питание от 28V DC и выходная мощность 50W позволяют существенно увеличить дальность передачи и устойчивость канала в сложных условиях эксплуатации. Алюминиевый корпус размером 132x53x17mm рассчитан на работу в температурном диапазоне -30℃ to +85℃ и подходит для полевых условий.

В каталоге Chipomi данный усилитель используется как элемент построения высокомощного передающего тракта 90–130MHz для профессиональных UAV платформ. Производитель ACASOM предусматривает возможность индивидуальной конфигурации под требования конкретной архитектуры системы управления и телеметрии.
