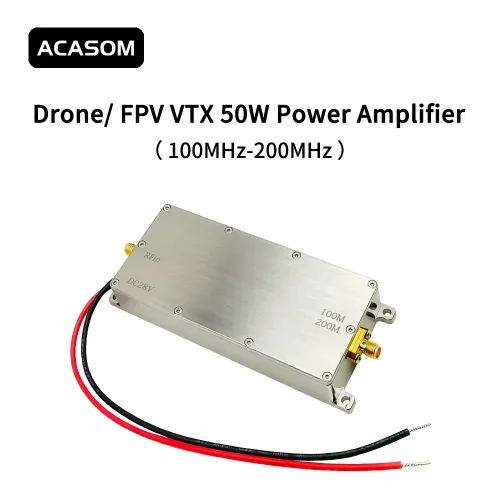

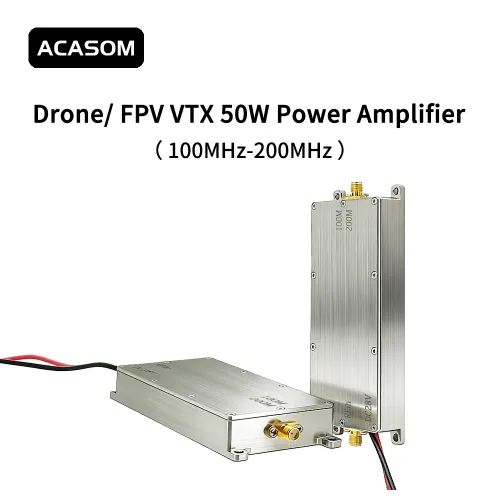

Усилитель передатчика 100–200MHz 50W (47dBm) для профессиональных UAV систем | Chipomi

Сверхмощный односторонний усилитель передающего канала 100–200MHz 47dBm (50W) разработан для профессиональных систем связи дронов и БПЛА, где критически важны дальность и устойчивость радиоканала. Модуль работает исключительно в передающем канале (TX) и предназначен для усиления управляющих, телеметрических и информационных сигналов в диапазоне 100–200MHz.

Устройство обеспечивает стабильное усиление 40±1dB при равномерности ±0.5dB по всей рабочей полосе частот. Насыщенная выходная мощность 47dBm (50W) позволяет существенно увеличить радиус действия и повысить надёжность передачи данных в сложных условиях эксплуатации.

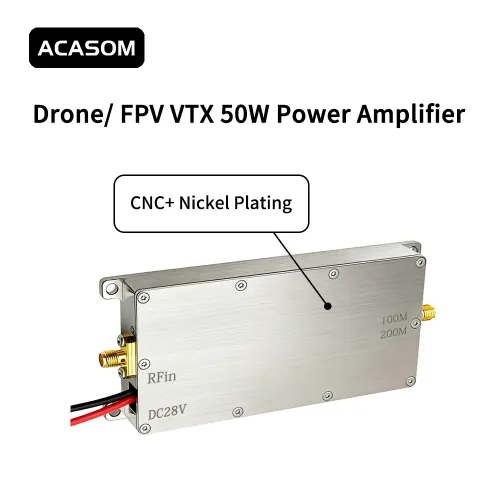

Корпус выполнен из алюминия и имеет размеры 132x53x17mm, что обеспечивает механическую прочность и эффективный теплоотвод. Питание осуществляется от 28V DC. Рабочий температурный диапазон составляет -30℃ to +85℃. Производитель ACASOM заявляет возможность индивидуальных конфигураций по частоте и мощности для интеграции в специализированные UAV платформы.

Технические характеристики:

Почему стоит выбрать этот модуль:

• Выходная мощность 50W (47dBm) для экстремальной дальности передачи.

• Работа в диапазоне 100–200MHz для специализированных каналов управления UAV.

• Стабильное усиление 40±1dB и равномерность ±0.5dB.

• Питание 28V DC для профессиональной интеграции.

• Прочный алюминиевый корпус 132x53x17mm.

• Разъёмы SMA-Female для совместимости с типовыми RF-трактами.

• Поддержка кастомных конфигураций от ACASOM.

Применение:

• Профессиональные FPV и UAV системы дальнего действия.

• BVLOS операции с усиленными каналами управления.

• Промышленные дроны для мониторинга и инспекции.

• Передача телеметрии и управляющих сигналов на больших расстояниях.

• Специализированные UAV платформы в технических и исследовательских проектах.

• Модернизация передающих трактов диапазона 100–200MHz.

Комплектация:

1 x Сверхмощный усилитель передающего канала 100–200MHz.

Важные примечания:

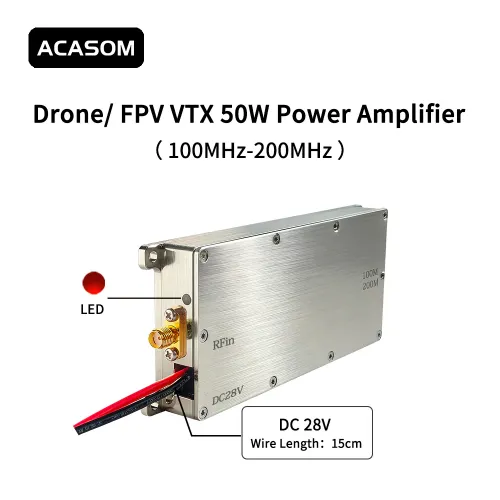

• Требуется стабильный источник питания 28V DC не менее 6A для полной производительности.

• Для безопасной и продолжительной работы на высокой мощности обязательна активная система охлаждения с радиатором и вентилятором.

• Последовательность подключения: сначала подключить антенну, затем подать питание, затем включить источник сигнала.

• При достаточном входном уровне и эффективном охлаждении выход может достигать 49dBm.

FAQ:

1. Работает ли усилитель в приёмном канале?
   Нет, устройство предназначено исключительно для передающего канала (TX).
2. Какой диапазон частот поддерживается?
   Рабочий диапазон составляет 100-200MHz.
3. Какое питание необходимо для работы?
   Требуется 28V DC с током не менее 6A.
4. Нужно ли активное охлаждение?
   Да, при работе на мощности 50W требуется обязательное активное охлаждение.
5. Какие разъёмы используются?
   На входе и выходе установлены разъёмы SMA-Female.
6. Можно ли получить индивидуальную конфигурацию?
   Производитель ACASOM предусматривает возможность кастомных решений по частоте и мощности.

Сверхмощный усилитель передающего канала 100–200MHz 47dBm (50W) предназначен для профессиональных UAV и FPV систем, где требуется максимальная дальность и устойчивость связи. Усиление 40±1dB и равномерность ±0.5dB обеспечивают стабильные характеристики сигнала в пределах рабочего диапазона 100–200MHz.

Питание от 28V DC и насыщенная выходная мощность 50W позволяют существенно расширить радиус действия и повысить устойчивость канала в сложных условиях эксплуатации. Корпус из алюминия размером 132x53x17mm рассчитан на работу в температурном диапазоне -30℃ to +85℃.

В каталоге Chipomi данный усилитель применяется как элемент построения высокомощного передающего тракта 100–200MHz для профессиональных UAV платформ. Производитель ACASOM предусматривает возможность индивидуальной конфигурации под требования конкретной архитектуры системы управления и телеметрии.
