863–870 МГц усилитель сигнала LoRa с активным фильтром и настройкой RX TX ACASOM | Chipomi

Усилитель сигнала ACASOM 863–870 МГц с активным фильтром предназначен для повышения стабильности и качества связи в сетях LoRa и других беспроводных системах. Устройство поддерживает настройку коэффициентов усиления RX и TX, что позволяет адаптировать его под различные конфигурации оборудования и условия установки.

Модуль предлагает два основных режима работы: RX=17 дБ и TX=6 дБ для систем с длинным радиочастотным кабелем или разветвителями, а также RX=10 дБ и TX=0 дБ для прямого подключения без дополнительных элементов. Такая гибкость делает устройство удобным для интеграции в различные проекты.

Благодаря низкому уровню шума менее 2,0 дБ и мощности до 30 дБм устройство помогает улучшить качество сигнала и увеличить зону покрытия. Поддержка питания 6–24 В и кабельного питания упрощает установку, а компактный алюминиевый корпус обеспечивает удобство размещения.

Технические характеристики:

Почему стоит выбрать этот модуль:

• Гибкая настройка усиления RX и TX под разные конфигурации сети.

• Активный фильтр помогает уменьшить влияние внеполосных сигналов.

• Низкий уровень шума поддерживает стабильную работу приёма.

• Компактный размер упрощает установку в ограниченном пространстве.

• Широкий диапазон питания 6–24 В удобен для различных систем.

• Поддержка кабельного питания снижает количество дополнительных проводов.

• Простое подключение без необходимости программной настройки.

Применение:

• Системы LoRa в диапазоне 863–870 МГц.

• Усиление сигнала для точек доступа и шлюзов.

• Проекты с длинными радиочастотными кабелями.

• Конфигурации с делителями мощности.

• Беспроводные инженерные решения и прототипы.

• Системы передачи данных на большие расстояния.

• Инфраструктура с требованиями к стабильности сигнала.

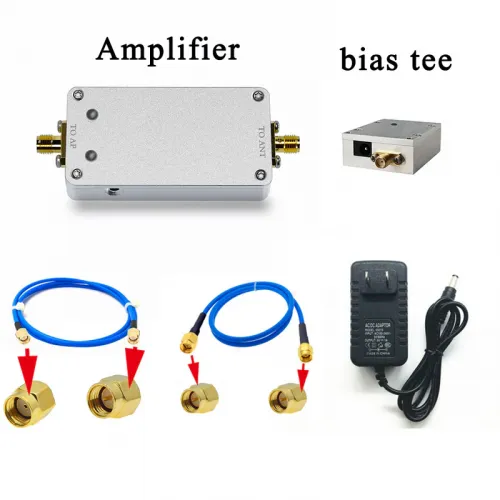

Комплектация:

• 1 шт. фильтр

• 1 шт. усилитель

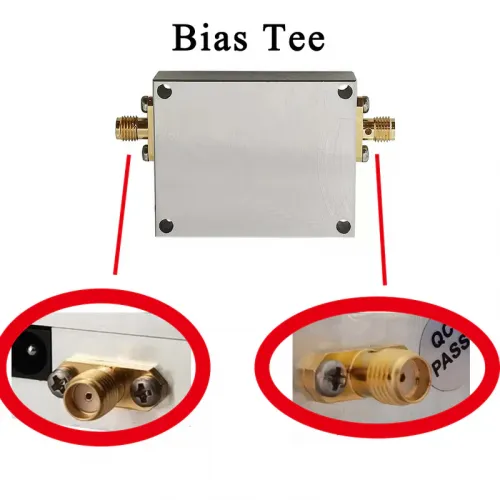

• 1 шт. инжектор питания

• 2 шт. кабель RG402 20 см

• 1 шт. переходник SMA-гнездо — N-вилка

• 1 шт. блок питания с европейской вилкой

Важные примечания:

• Для настройки рекомендуется использовать аттенюатор 3 дБ или 6 дБ.

• Для длинных кабелей более 5 м рекомендуется режим RX=17 дБ и TX=6 дБ.

• При прямом подключении рекомендуется режим RX=10 дБ и TX=0 дБ.

FAQ:

1. Можно ли регулировать усиление сигнала?
   Да, устройство поддерживает выбор комбинаций RX и TX для настройки под конкретную систему.
2. Подходит ли модуль для LoRa сетей?
   Да, он рассчитан на диапазон 863–870 МГц и используется в LoRa системах.
3. Нужна ли дополнительная настройка программно?
   Нет, устройство работает по принципу подключения без установки программ.
4. Какой тип разъёмов используется?
   Вход выполнен в формате SMA-вилка, выход — RP-SMA-гнездо.
5. Подходит ли для длинных кабелей?
   Да, предусмотрены рекомендации по настройке для кабелей длиной более 5 метров.
6. Какой уровень шума у устройства?
   Коэффициент шума составляет менее 2,0 дБ.
7. Можно ли использовать в компактных системах?
   Да, благодаря небольшому размеру устройство удобно для плотной интеграции.

Усилитель сигнала ACASOM 863–870 МГц с активным фильтром — это компактное и функциональное решение для систем LoRa, где требуется гибкая настройка усиления и стабильная работа связи. Устройство поддерживает диапазон 863–870 МГц и предлагает регулируемые параметры RX и TX, что позволяет адаптировать его под различные сценарии установки, включая системы с длинным радиочастотным кабелем или конфигурации без дополнительных компонентов.

Модель обеспечивает усиление до 30 дБм при низком уровне шума менее 2,0 дБ, что делает её подходящей для задач, где важно сохранить качество принимаемого сигнала. Поддержка входного напряжения 6–24 В и возможность кабельного питания упрощают интеграцию в существующую инфраструктуру без необходимости сложной прокладки питания.

Компактный алюминиевый корпус размером 64,5x34,5x10 мм и весом всего 0,06 кг позволяет использовать усилитель в ограниченном пространстве, включая размещение рядом с антенной или внутри оборудования. Наличие разъёмов SMA-вилка и RP-SMA-гнездо обеспечивает совместимость с широким спектром радиочастотных устройств.

На Chipomi данный усилитель будет интересен тем, кто ищет усилитель LoRa 870 МГц, усилитель сигнала с активным фильтром, компактный усилитель 1 Вт, решение с регулировкой RX и TX, а также модуль с питанием 6–24 В и удобной интеграцией в беспроводные системы.
