863–870 МГц усилитель сигнала LoRa Helium RX17 TX6 с Bias Tee и фильтром ACASOM | Chipomi

Усилитель сигнала ACASOM диапазона 863–870 МГц предназначен для использования в сетях LoRa и Helium, где требуется стабильная передача сигнала и возможность адаптации под различные конфигурации оборудования. Модель поддерживает комбинации усиления RX=17 дБ и TX=6 дБ, а также RX=10 дБ и TX=0 дБ для более простых подключений.

Устройство оснащено ПАВ-фильтром на стороне приёма и передачи, что помогает уменьшить влияние внеполосных помех и повысить стабильность работы системы. Это особенно важно в условиях насыщенного радиочастотного окружения.

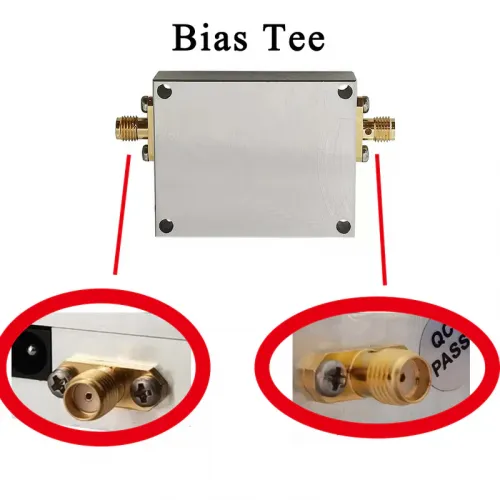

Модуль питается через Bias Tee, что упрощает интеграцию и уменьшает количество кабелей в системе. Компактный алюминиевый корпус делает устройство удобным для установки в ограниченном пространстве и рядом с антенной.

Технические характеристики:

Почему стоит выбрать этот модуль:

• Поддержка двух режимов усиления для разных конфигураций сети.
• ПАВ-фильтр на приёме и передаче улучшает стабильность сигнала.

• Питание через Bias Tee упрощает подключение оборудования.

• Компактный корпус удобен для размещения рядом с антенной.

• Низкий уровень шума помогает сохранить качество приёма.

• Подходит для систем с длинным кабелем и разветвителями.

• Не требует программной настройки и готов к работе сразу.

Применение:

• Сети LoRa диапазона 863–870 МГц.

• Helium майнеры и точки доступа.

• Системы с длинными радиочастотными кабелями.

• Конфигурации с делителями мощности.

• Усиление сигнала антенн.

• Инженерные RF проекты.

• Беспроводные IoT системы.

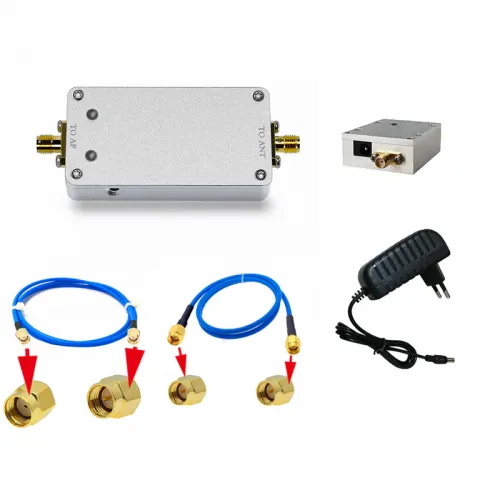

Комплектация:

• 1 шт. усилитель

• 2 шт. кабель RG402 20 см

• 1 шт. Bias Tee

• 1 шт. блок питания с европейской вилкой

Важные примечания:

• Если используется длинный кабель более 5 м или разветвитель, рекомендуется RX=17 TX=6.

• При прямом подключении без дополнительных компонентов рекомендуется RX=10 TX=0.

• Для тестирования рекомендуется использовать аттенюатор 3 дБ или 6 дБ.

• Для заказа других конфигураций усиления рекомендуется связаться с поставщиком.

FAQ:

1. Можно ли менять усиление RX и TX?
   Да, поддерживаются разные комбинации усиления в зависимости от конфигурации системы.
2. Подходит ли устройство для LoRa сетей?
   Да, оно рассчитано на диапазон 863–870 МГц.
3. Как осуществляется питание?
   Питание подаётся через Bias Tee по радиочастотному кабелю.
4. Есть ли фильтрация сигнала?
   Да, используется ПАВ-фильтр на приёме и передаче.
5. Подходит ли для длинных кабелей?
   Да, предусмотрен режим RX17 TX6 для компенсации потерь.
6. Какие разъёмы используются?
   Вход SMA-гнездо, выход RP-SMA-гнездо.
7. Нужно ли программное обеспечение?
   Нет, устройство работает по принципу подключения без настройки.

Усилитель сигнала ACASOM 863–870 МГц с конфигурацией RX17 TX6 и поддержкой Bias Tee представляет собой компактное решение для сетей LoRa и Helium. Устройство разработано для повышения стабильности сигнала и компенсации потерь в системах с длинными радиочастотными кабелями или разветвителями. Возможность выбора между режимами RX17 TX6 и RX10 TX0 позволяет адаптировать усилитель под различные сценарии установки.

Модель оснащена ПАВ-фильтром на стороне приёма и передачи, что помогает снизить уровень внеполосных помех и улучшить качество связи. Максимальная выходная мощность достигает 30 дБм (1 Вт), а коэффициент шума менее 2,0 дБ делает устройство подходящим для задач, где важна чувствительность приёма.

Поддержка питания через Bias Tee упрощает монтаж и снижает количество дополнительных кабелей. Компактный корпус из алюминия размером 64,5x34,5x10 мм позволяет удобно размещать устройство рядом с антенной или внутри оборудования.

На Chipomi данный усилитель подойдёт тем, кто ищет усилитель 868 МГц для LoRa, усилитель сигнала Helium, компактный RF усилитель с Bias Tee, устройство с регулировкой RX и TX, а также решение для стабильной работы беспроводных систем.
