5.2ГГц 50Вт однонаправленный RF усилитель TX для WiFi 6 ACA-PA5250S ACASOM | Chipomi

RF усилитель ACASOM 5.2ГГц предназначен для увеличения мощности передающего сигнала в диапазоне 5150–5350МГц. Это однонаправленный усилитель только для TX-канала, без приёмного канала RX, что делает его специализированным решением для систем, где требуется усиление именно передачи сигнала.

Модель рассчитана на работу с WiFi 6 и другими совместимыми беспроводными решениями в диапазоне 5.2ГГц. В стандартной конфигурации выходная мощность достигает 47dBm, что соответствует 50Вт. Усиление составляет 37dB, при этом производитель указывает возможность настройки усиления в диапазоне 25–37dB, а также допускает кастомизацию по требуемой мощности.

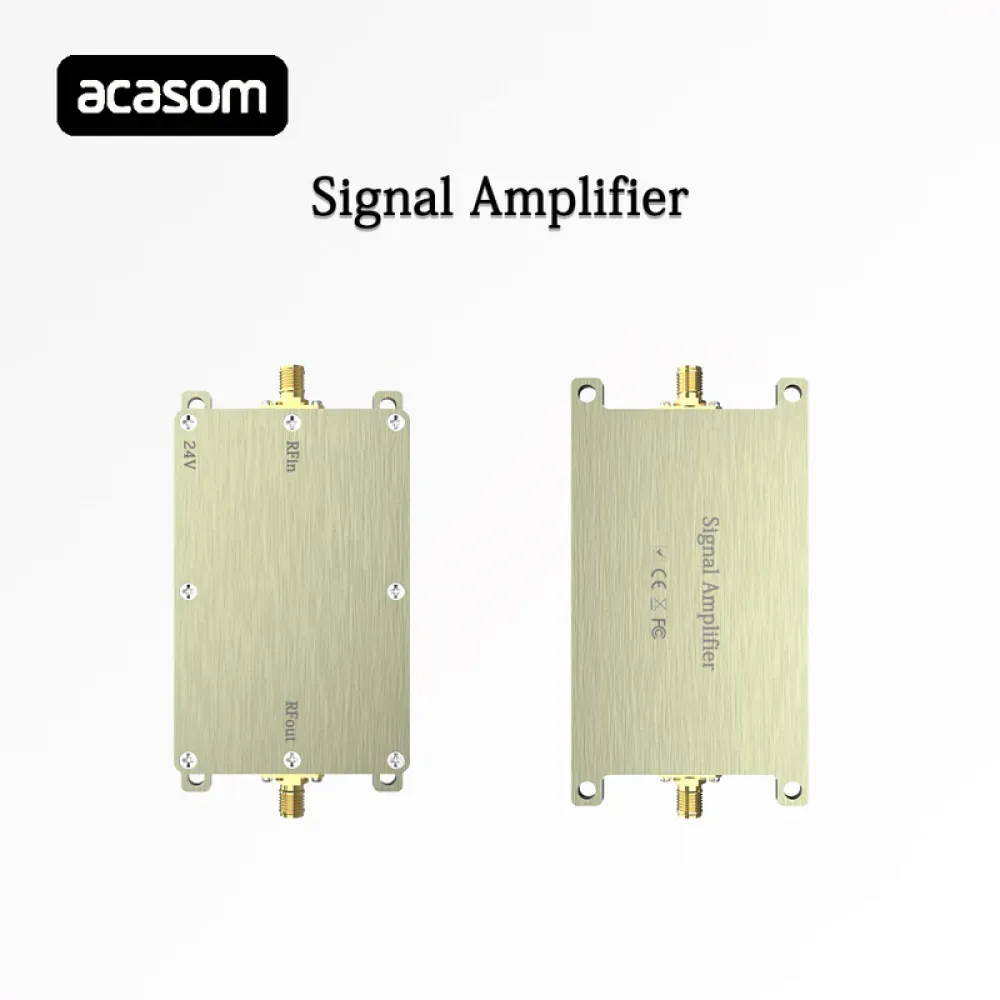

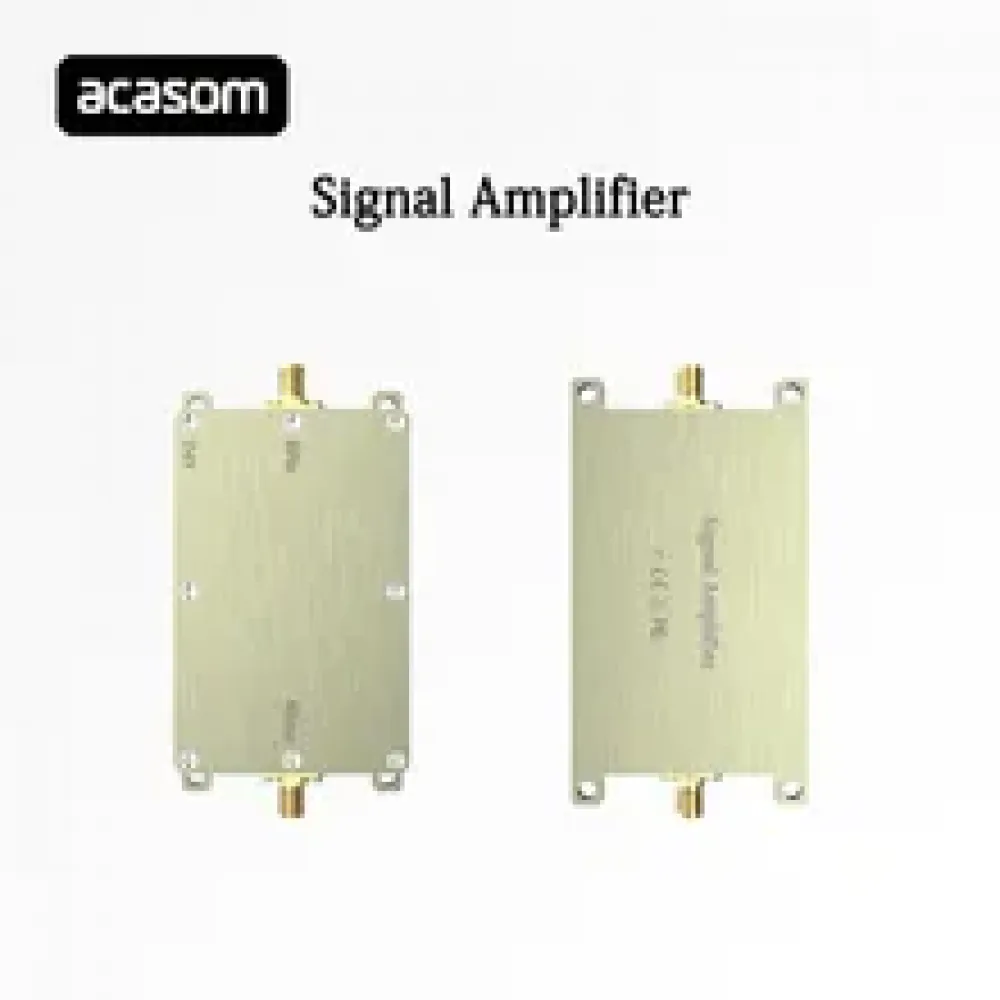

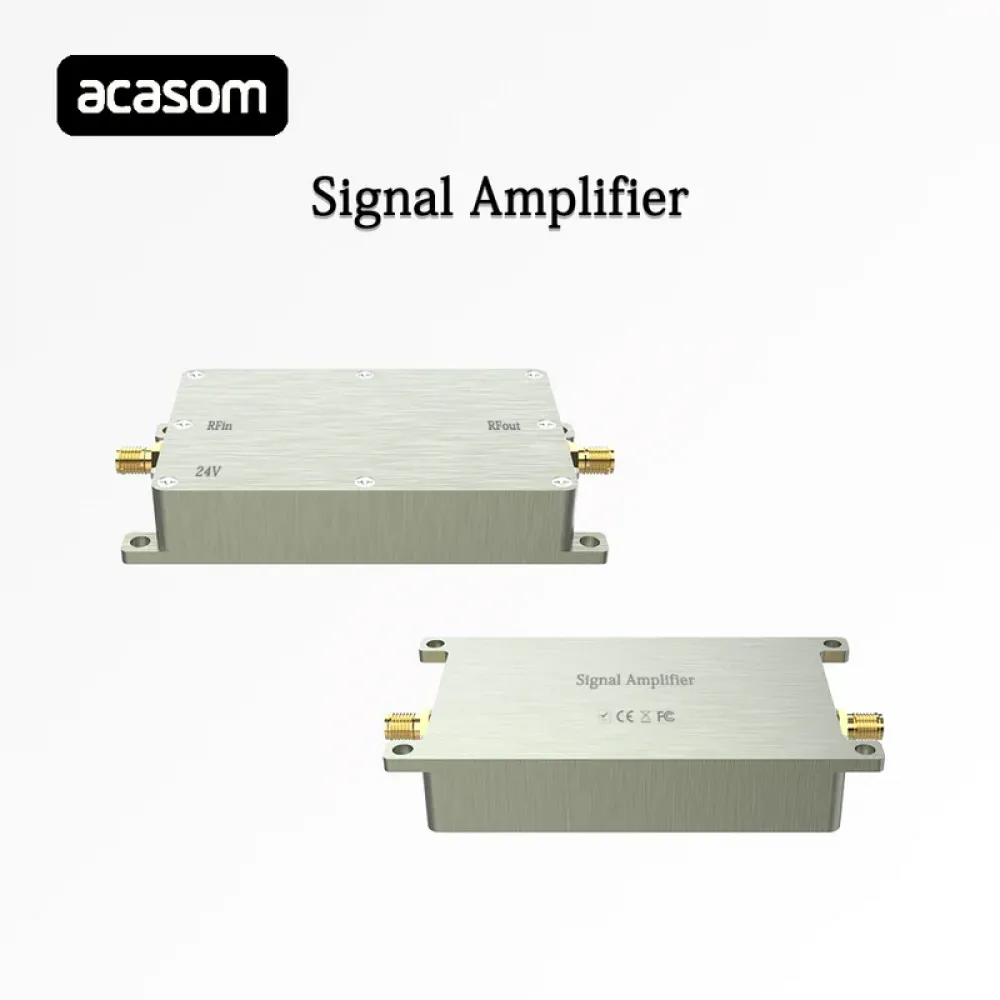

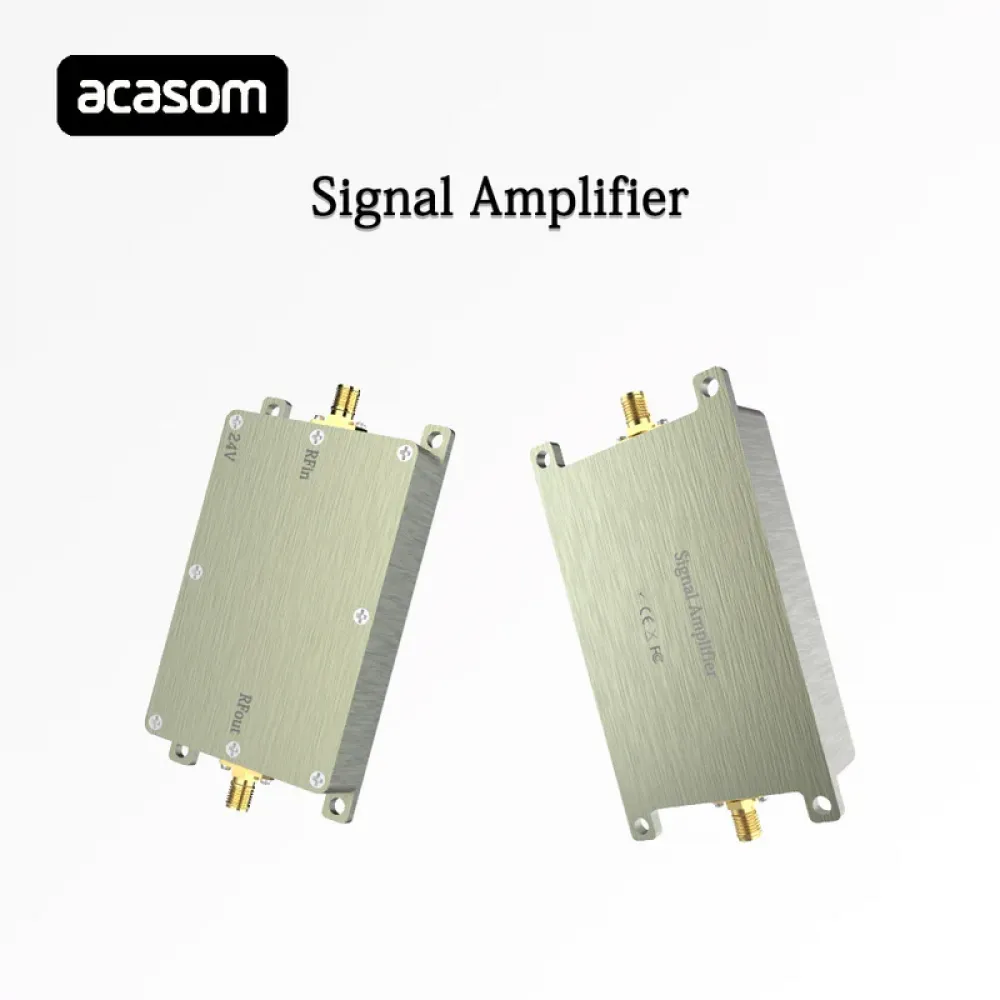

Устройство работает от 20–24V, с возможностью настройки под 28–32V. Корпус выполнен из алюминия, а подключение осуществляется через разъёмы SMA Female. Благодаря компактному размеру 96x53x17mm усилитель удобно интегрируется в различные RF системы, где требуется высокая мощность передачи и стабильная работа.

Технические характеристики:

Почему стоит выбрать этот модуль:

• Высокая выходная мощность 47dBm подходит для задач, где важен сильный передающий сигнал.

• Рабочий диапазон 5150–5350МГц ориентирован на системы 5.2ГГц и WiFi 6.

• Однонаправительная TX-архитектура удобна для специализированных передающих решений.

• Доступна настройка усиления в диапазоне 25–37dB под требования проекта.

• Производитель допускает кастомизацию по мощности, что удобно для разных конфигураций.

• Алюминиевый корпус подходит для интеграции в компактные RF сборки.

• Разъёмы SMA Female упрощают подключение совместимых кабелей и компонентов.

Применение:

• Передающие RF системы в диапазоне 5.2ГГц.

• Интеграция в решения WiFi 6 с усилением TX-канала.

• Беспроводные инженерные проекты с высокой выходной мощностью.

• Лабораторные и тестовые стенды для работы в диапазоне 5150–5350МГц.

• Системы, где требуется только усиление передачи без RX-канала.

• Профессиональные RF сборки с внешним питанием 24V.

• Проекты с индивидуальным подбором усиления и выходной мощности.

Комплектация:

RF усилитель мощности 5.2ГГц

Важные примечания:

• Только передающий канал TX, приёмный канал RX отсутствует.

• Рекомендуемый блок питания 24V / 5A.

• Рекомендуется теплоотвод, например радиатор или вентилятор.

• Сначала необходимо подключить антенну, затем питание, затем устройство.

• Выход может достигать 47dBm при входной мощности 10dBm или 11dBm при усилении 37dB по умолчанию.

• Производитель указывает возможность настройки требуемой мощности.

FAQ:

1. Этот усилитель работает на передачу и приём одновременно?
   Нет, данная модель поддерживает только передающий канал TX и не имеет RX-канала.
2. Подходит ли устройство для диапазона 5.2ГГц?
   Да, усилитель рассчитан на диапазон 5150–5350МГц.
3. Какая выходная мощность у стандартной версии?
   Стандартная конфигурация обеспечивает 47dBm, что соответствует 50Вт.
4. Можно ли заказать другую мощность?
   Да, в описании указано, что производитель принимает настройку требуемой мощности.
5. Какое питание требуется для работы?
   Рекомендуется блок питания 24V / 5A, при этом рабочее напряжение указано как 20–24V с возможной настройкой 28–32V.
6. Нужно ли дополнительное охлаждение?
   Да, производитель рекомендует использовать радиатор или вентилятор для отвода тепла.
7. Какие разъёмы используются в этой модели?
   На входе и выходе установлены разъёмы SMA Female.

RF усилитель мощности ACASOM 5.2ГГц для WiFi 6 — это специализированное решение для усиления передающего сигнала в диапазоне 5150–5350МГц. Модель предназначена только для TX-канала и не имеет RX-части, поэтому особенно хорошо подходит для систем, где требуется именно усиление передачи без приёмного тракта. На Chipomi такой усилитель может использоваться в профессиональных RF проектах, инженерных сборках и беспроводных системах, где важны высокая мощность, стабильный выход и компактный корпус.

Стандартная версия устройства обеспечивает выходную мощность 47dBm, что соответствует 50Вт. Усиление по параметру S21 составляет 37dB, при этом производитель указывает настраиваемый диапазон 25–37dB. Также в описании отмечена возможность кастомизации по требуемой мощности, поэтому данная модель подходит для заказчиков, которым нужен не только готовый усилитель 50Вт, но и возможность подобрать конфигурацию под конкретную систему. Это делает устройство более гибким для интеграции в различные беспроводные решения диапазона 5.2ГГц.

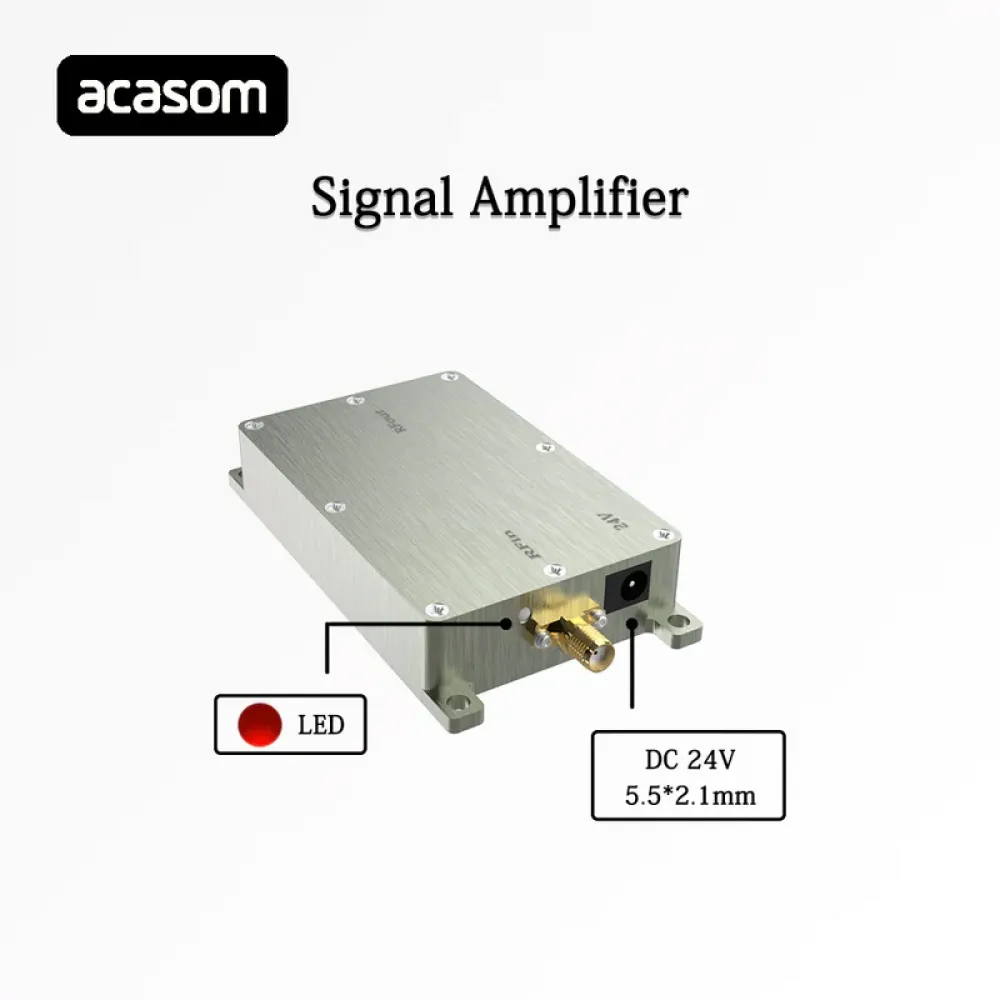

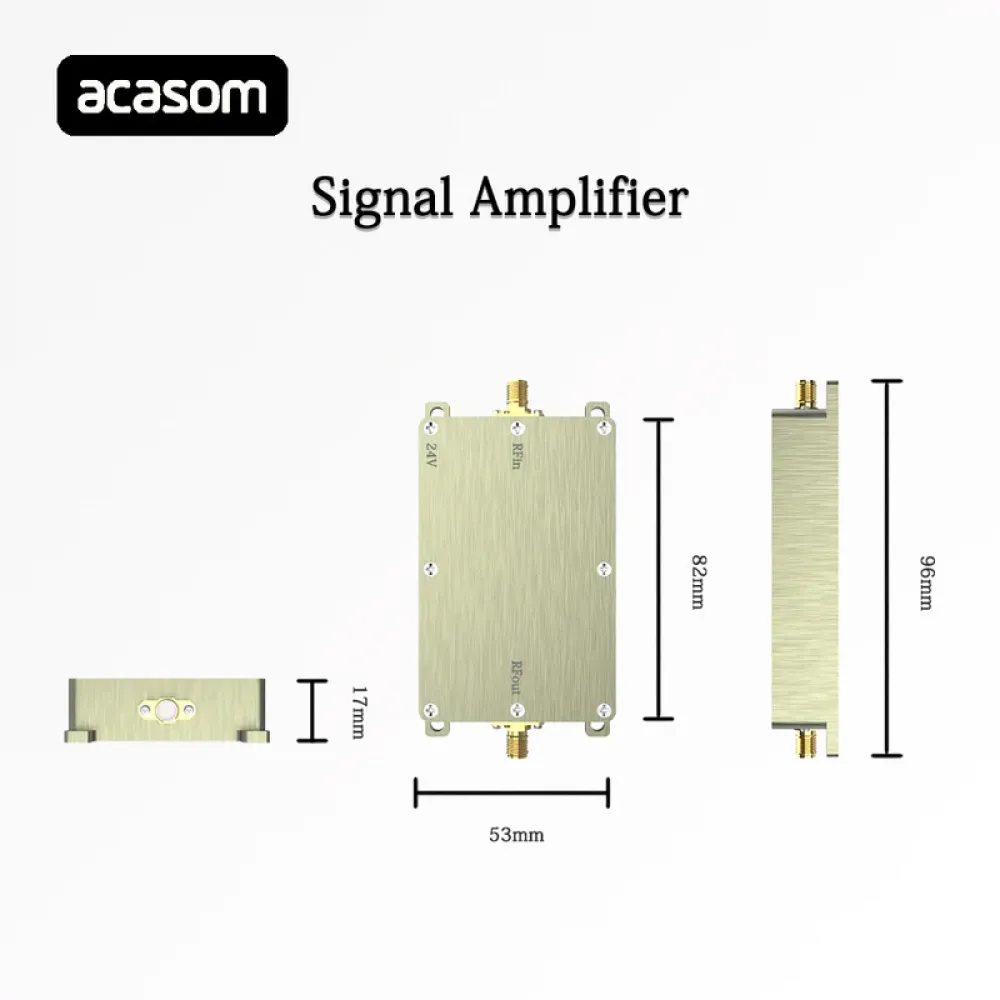

Усилитель работает от 20–24V, а также может настраиваться под 28–32V. Ток потребления составляет 4.3A при 24V и выходе 47dBm. Корпус изготовлен из алюминия, что удобно для компактной установки и отвода тепла. Размер корпуса составляет 96x53x17mm, вес — 0.15kg. На входе и выходе используются разъёмы SMA Female, а питание подаётся через 5.5x2.0mm DC разъём по умолчанию либо через 15cm красно-чёрный провод. Для стабильной работы производитель рекомендует применять дополнительный теплоотвод, например радиатор или вентилятор.

Если вам нужен усилитель 5.2ГГц 50Вт, RF усилитель для WiFi 6, мощный TX усилитель 5150–5350МГц или компактный модуль ACASOM с возможностью настройки усиления и мощности, эта модель станет профессиональным выбором. Она сочетает высокую выходную мощность, настраиваемые параметры и удобный формат подключения для интеграции в современные RF системы. Закажите усилитель на Chipomi для надёжной работы вашего передающего тракта.
