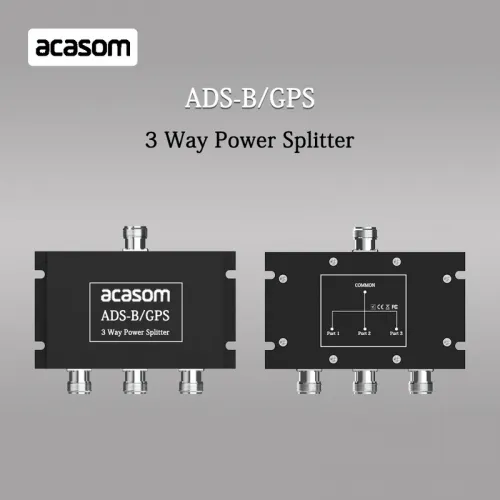

3-канальный разветвитель мощности ACASOM 1090 МГц 1575 МГц N-разъём для ADS-B GPS | Chipomi

3-канальный разветвитель мощности ACASOM 1090 МГц 1575 МГц предназначен для распределения радиочастотного сигнала между несколькими приёмниками в системах ADS-B и спутниковой навигации. Устройство работает в диапазоне 800–2150 МГц и подходит для задач, где требуется стабильное деление сигнала без значительных потерь.

Разветвитель используется в системах GPS, ГЛОНАСС, Galileo и BeiDou, а также в ADS-B оборудовании на частоте 1090 МГц. Высокая изоляция между каналами помогает уменьшить взаимное влияние подключённых устройств и обеспечивает более стабильную работу всей системы.

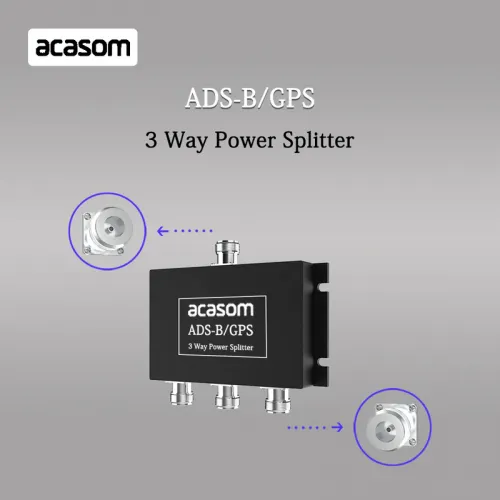

Модель оснащена N-разъёмами, что делает её удобной для более мощных и внешних антенных систем. Компактный корпус и возможность выбора версии с передачей питания позволяют использовать устройство в различных инженерных и распределительных RF проектах.

Технические характеристики:

Почему стоит выбрать этот модуль:

• Подходит для подключения трёх приёмников к одной антенне.

• Работает на частотах 1090 МГц и 1575 МГц для ADS-B и GNSS.

• N-разъёмы удобны для внешних и более мощных антенных систем.

• Изоляция ≥30 дБ помогает сохранить стабильность сигналов.

• Поддерживает мощность до 50 Вт.

• Доступны версии с передачей питания и без неё.

Применение:

• ADS-B приёмные станции.

• GPS, ГЛОНАСС, Galileo и BeiDou системы.

• Внешние антенные комплексы с N-разъёмами.

• Радиочастотные распределительные узлы.

• Лабораторные и тестовые установки.

• Инженерные проекты связи и мониторинга.

Комплектация:

1 шт. 3-канальный разветвитель мощности.

Важные примечания:

• Доступны два типа устройства.

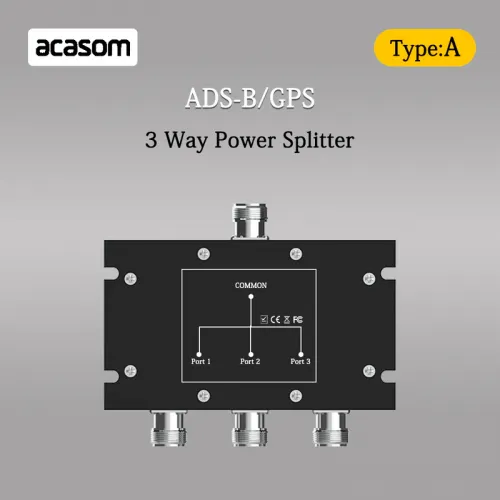

• Тип A используется, если требуется питание внешнего устройства.

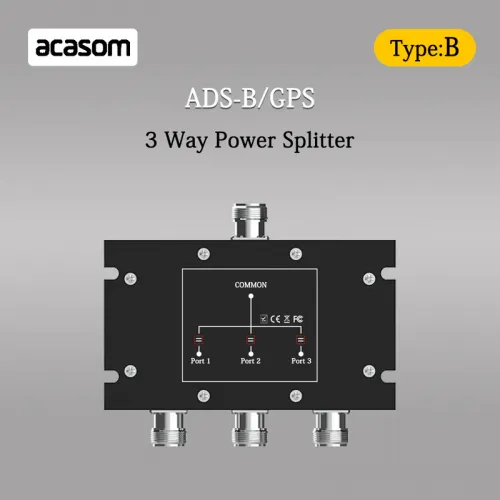

• Тип B используется, если питание не требуется.

• Максимальный постоянный ток составляет 1 А.

• Максимальное постоянное напряжение составляет 48 В.

FAQ:

1. Можно ли подключить три приёмника к одной антенне?
   Да, устройство распределяет сигнал на три канала.
2. Подходит ли для ADS-B 1090 МГц?
   Да, поддерживается данный диапазон.
3. Совместим ли с GNSS системами?
   Да, поддерживаются GPS, ГЛОНАСС, Galileo и BeiDou.
4. Почему используются N-разъёмы?
   Они подходят для более мощных и внешних антенн.
5. Как выбрать тип A или B?
   Тип A выбирают при необходимости подачи питания, тип B — если питание не требуется.
6. Можно ли использовать в уличных системах?
   Да, благодаря конструкции и температурному диапазону.

3-канальный разветвитель мощности ACASOM 1090 МГц 1575 МГц с N-разъёмами — это решение для распределения сигнала в системах ADS-B и спутниковой навигации. Устройство работает в диапазоне 800–2150 МГц и поддерживает ключевые частоты 1090 МГц и 1575 МГц, используемые в авиационных и GNSS системах. Такой разветвитель позволяет подключить несколько приёмников к одной антенне без значительного ухудшения сигнала.

Изоляция ≥30 дБ помогает снизить влияние между каналами и улучшает стабильность работы. Вносимые потери ≤4.9 дБ, неравномерность ≤0.1 дБ и импеданс 50 Ом делают устройство подходящим для профессиональных радиочастотных систем. Поддержка мощности до 50 Вт позволяет использовать его в более требовательных проектах.

Корпус размером 120x70x20 мм и масса 0.36 кг позволяют удобно разместить устройство в системе. Использование N-разъёмов делает модель удобной для подключения внешних антенн и более мощных RF линий. Это особенно важно для уличных и стационарных установок.

На Chipomi этот разветвитель ACASOM подходит для задач, где требуется стабильное распределение сигнала между тремя приёмниками. Он может использоваться в навигационных системах, ADS-B станциях и инженерных RF проектах, где важна надёжность и совместимость.
