5,15–5,85 ГГц двухдиапазонный резонаторный диплексер Wi-Fi сумматор/мультиплексор ACASOM | Chipomi

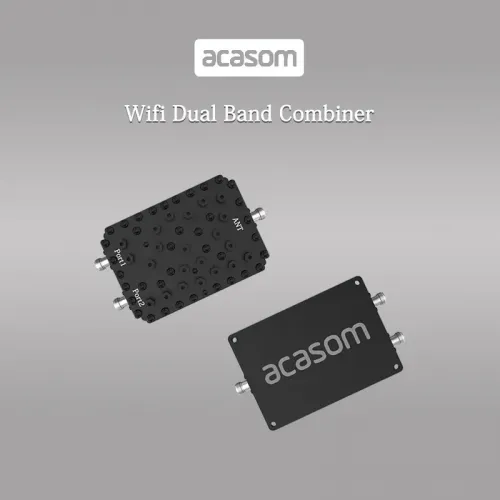

Двухдиапазонный резонаторный диплексер ACASOM Wi-Fi предназначен для объединения и разделения радиочастотных сигналов в диапазонах 5,15–5,35 ГГц и 5,725–5,85 ГГц. Компонент используется в двухдиапазонных беспроводных системах Wi-Fi, где требуется корректное распределение сигналов между различными диапазонами частот.

Устройство выполнено на основе резонаторной полостной конструкции, обеспечивающей высокую селективность и стабильные радиочастотные характеристики. Диплексер поддерживает эффективное подавление внеполосных сигналов на уровне ≥85 дБ, что позволяет уменьшить влияние помех и повысить стабильность работы оборудования.

Номинальные вносимые потери не превышают 0,3 дБ, благодаря чему полезный сигнал проходит через устройство практически без ослабления. Это делает диплексер подходящим для применения в профессиональных RF-системах, где важно сохранить уровень сигнала и одновременно обеспечить эффективное разделение диапазонов.

Компонент рассчитан на использование в беспроводных сетях, RF-системах и инженерных проектах связи. Он может применяться в составе антенных систем, точек доступа и других устройств беспроводной инфраструктуры.

Технические характеристики:

Почему стоит выбрать этот модуль:

• Высокое подавление внеполосных сигналов ≥85 дБ.

• Сверхнизкие вносимые потери ≤0,3 дБ.

• Поддержка двух диапазонов Wi-Fi 5 ГГц.

• Резонаторная полостная конструкция.

• Подходит для профессиональных RF-систем.

• Промышленное исполнение корпуса.

• Стабильные радиочастотные характеристики.

Применение:

• Двухдиапазонные беспроводные сети Wi-Fi.

• RF-системы связи диапазона 5 ГГц.

• Антенные системы и распределение сигналов.

• Инженерные проекты беспроводной связи.

• Инфраструктура точек доступа Wi-Fi.

• Профессиональные радиочастотные установки.

Комплектация:

1 шт. резонаторного соединителя (диплексера).

Важные примечания:

• Технические характеристики устройства указаны в спецификации производителя.

• Диплексер предназначен для использования в радиочастотных системах диапазона 5 ГГц.

FAQ:

1. Для каких диапазонов предназначен этот диплексер?

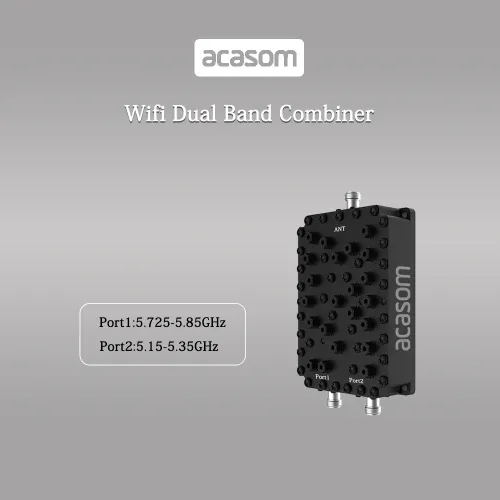

   Устройство работает в диапазонах 5150–5350 МГц и 5725–5850 МГц.
2. Какое основное назначение устройства?
   Компонент используется для объединения или разделения сигналов двух частотных диапазонов в беспроводных системах.
3. Какие потери сигнала возникают при использовании?
   Номинальные вносимые потери составляют не более 0,3 дБ.
4. Какой уровень подавления вне полосы обеспечивает устройство?
   Подавление внеполосных сигналов достигает ≥85 дБ.
5. Какая максимальная мощность поддерживается?
   Максимальная мощность сигнала составляет ≥20 Вт.
6. Какие разъемы используются в устройстве?

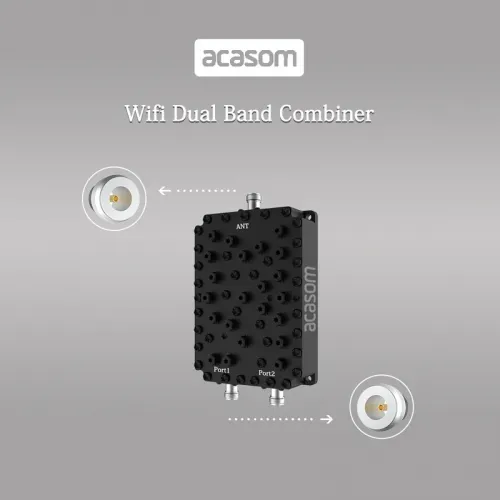

   Диплексер оснащен RF-разъемами типа N-штекер.

Двухдиапазонный резонаторный диплексер ACASOM Wi-Fi 5 ГГц предназначен для работы в системах беспроводной связи, использующих диапазоны 5150–5350 МГц и 5725–5850 МГц. Компонент позволяет объединять или разделять сигналы двух частотных диапазонов в одной RF-системе, что особенно важно для инфраструктурных беспроводных сетей и профессиональных систем связи.

Конструкция устройства основана на резонаторной полостной технологии, обеспечивающей высокую селективность и стабильность радиочастотных характеристик. Благодаря подавлению вне полосы ≥85 дБ устройство эффективно уменьшает влияние соседних частот и радиочастотных помех, повышая стабильность передачи сигнала.

Еще одним преимуществом является сверхнизкий уровень вносимых потерь ≤0,3 дБ, благодаря которому полезный сигнал практически не ослабляется при прохождении через диплексер. Это позволяет использовать устройство в системах, где важна высокая эффективность передачи сигнала.

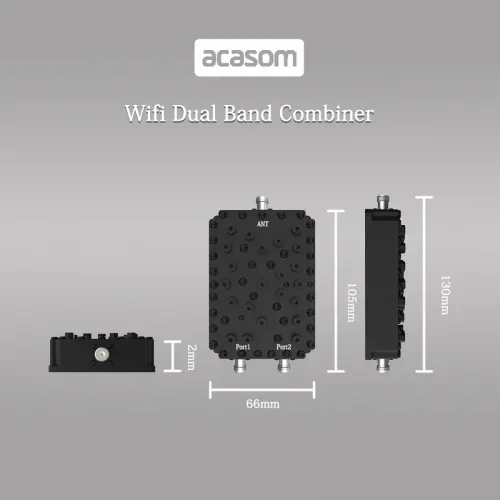

Диплексер поддерживает мощность ≥20 Вт, имеет импеданс 50 Ω и оснащен разъемами N-штекер. Компактный корпус размером 130x66x26 мм облегчает интеграцию устройства в антенные системы, точки доступа и другие элементы беспроводной инфраструктуры. На платформе Chipomi данный RF-компонент ACASOM доступен для применения в инженерных проектах и профессиональных системах связи.
