Двухканальный модуль усиления 5,8ГГц 4Вт для FPV-дронов и видеолиний | Chipomi

Двухканальный усилитель сигнала ACASOM 5,8ГГц предназначен для увеличения дальности и повышения стабильности беспроводных каналов связи в системах FPV, видеопередачи и телеметрии. Устройство работает в диапазоне 5725–5850 МГц и обеспечивает выходную мощность 4Вт (36 дБм), что делает его практичным решением для задач, где важны устойчивый сигнал и уверенная работа на больших расстояниях.

Модуль оснащён независимыми трактами усиления для передачи и приёма, по 18 дБ на каждый канал. Такая схема помогает улучшить запас радиолинии, повысить чувствительность приёма и поддерживать более стабильную связь в условиях удалённой работы, сложной среды или повышенных требований к качеству видеосигнала.

Низкий коэффициент шума менее 3,0 дБ способствует сохранению чистоты сигнала, а алюминиевый корпус рассчитан на продолжительную эксплуатацию в широком температурном диапазоне. Усилитель подходит для интеграции в FPV-системы дронов, каналы беспроводного HD-видео, системы дистанционного мониторинга и телеметрические линии передачи данных.

Технические характеристики:

Почему стоит выбрать этот модуль:

• Двухканальная схема усиления помогает стабилизировать как передачу, так и приём сигнала.

• Выходная мощность 4Вт (36 дБм) подходит для усиления FPV и видеолиний на дальних дистанциях.

• Диапазон 5725–5850 МГц востребован в системах FPV-дронов и беспроводной передачи видео.

• Усиление 18 дБ на передачу и 18 дБ на приём улучшает запас радиолинии.

• Коэффициент шума <3,0 дБ помогает сохранить чистоту сигнала при усилении.

• Питание 6–16 В упрощает интеграцию в различные конфигурации оборудования.

• Алюминиевый корпус рассчитан на стабильную работу в полевых и промышленных условиях.

Применение:

• Дальние FPV-системы беспилотных летательных аппаратов и дронов.

• Беспроводная передача HD-видео в наземных и мобильных комплексах.

• Промышленный дистанционный мониторинг и видеонаблюдение.

• Телеметрические каналы и линии передачи данных для БПЛА.

• Системы видеопередатчиков и приёмников в диапазоне 5,8ГГц.

• Полевые решения, где важны компактность и стабильность радиосвязи.

• Конфигурации, требующие улучшенного запаса сигнала на больших расстояниях.

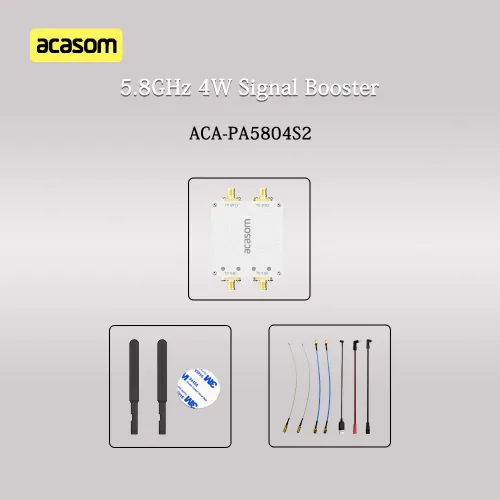

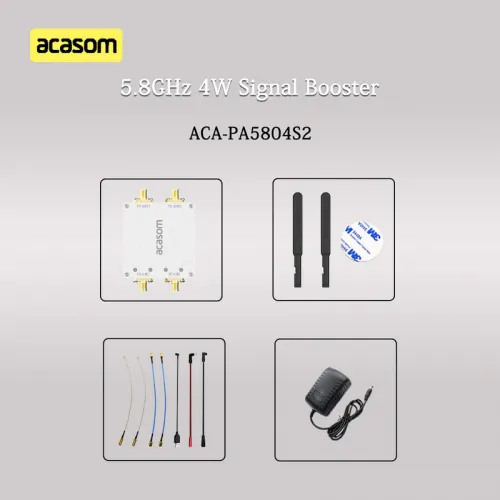

Комплектация:

1. Двухканальный усилитель сигнала 5,8ГГц.

2. Антенны 5,8ГГц 5 дБи — 2 шт.

3. Кабели RG316 IPEX–SMA — 2 шт.

4. Синие кабели RG402 длиной 20 см — 2 шт.

5. Кабели для подключения адаптера постоянного тока длиной около 20 см — 3 шт.

Важные примечания:

• Сначала необходимо подключить антенну, затем подать питание, и только после этого подключать сигнальное устройство.

• Эта последовательность указана как обязательная для безопасной работы и предотвращения повреждения усилителя.

FAQ:

1. Для какого диапазона частот предназначен усилитель?
   Устройство работает в диапазоне 5725–5850 МГц, то есть в диапазоне 5,8ГГц.
2. Какая выходная мощность указана в характеристиках?
   Максимальная выходная мощность составляет 36 дБм, что соответствует 4Вт.
3. В чём преимущество двухканальной конструкции?
   Модуль имеет независимое усиление для передачи и приёма, что помогает улучшить стабильность радиолинии в обоих направлениях.
4. Какое питание требуется для работы устройства?
   Усилитель рассчитан на питание от 6 до 16 В постоянного тока.
5. Какие разъёмы используются для подключения?
   На входе используется SMA-K, а на выходе — RP-SMA-K.
6. Подходит ли этот усилитель для дальнего FPV и беспроводного видео?
   Да, устройство заявлено для FPV-систем, беспроводной передачи HD-видео и телеметрических каналов.
7. Что важно учитывать при подключении?
   Антенну нужно подключать первой, затем подавать питание, и только после этого подключать сигнальное устройство.

Двухканальный усилитель сигнала ACASOM 5,8ГГц 4Вт предназначен для усиления радиолиний FPV-дронов, беспроводной передачи видео и телеметрических каналов, работающих в диапазоне 5725–5850 МГц. Это решение подходит для задач, где требуется повысить дальность действия, улучшить стабильность сигнала и сохранить качественную передачу изображения на больших расстояниях.

Модуль обеспечивает выходную мощность 36 дБм (4Вт) и оснащён независимыми трактами усиления 18 дБ на передачу и 18 дБ на приём. Такая конструкция помогает улучшить запас канала связи, повысить чувствительность приёма и сделать радиолинию более устойчивой при работе в сложных условиях или на удалённых позициях. Коэффициент шума менее 3,0 дБ способствует сохранению чистоты сигнала без заметного ухудшения качества.

Усилитель поддерживает питание 6–16 В постоянного тока и оснащён разъёмами SMA-K и RP-SMA-K, что позволяет интегрировать его в различные системы видеопередачи и FPV-оборудование. Алюминиевый корпус размером 64,5×61×12 мм обеспечивает компактность и надёжность, а рабочий температурный диапазон от -30℃ до +70℃ делает модуль пригодным для эксплуатации в полевых и промышленных условиях.

Если вам нужен компактный двухканальный усилитель для FPV-дрона, телеметрии или беспроводного HD-видео на 5,8ГГц, ACASOM 4Вт — это практичное решение для усиления сигнала и повышения стабильности радиолинии. Закажите модуль на Chipomi и подберите его под вашу систему с учётом питания, разъёмов и конфигурации радиоканала.
