ACASOM усилитель 6000–7000MHz 50W 40dB для дронов | Chipomi

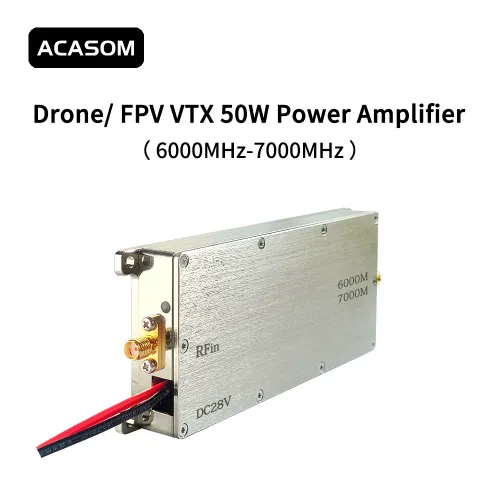

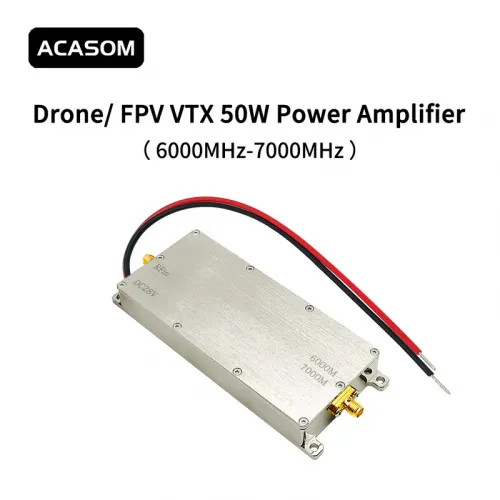

ACASOM 6–7GHz 50W односторонний радиочастотный усилитель предназначен для профессионального усиления сигнала в диапазоне 6000–7000MHz. Модуль обеспечивает выходную мощность 47dBm (50W) и коэффициент усиления 40±1dB, что делает его подходящим решением для специализированных беспилотных платформ и высокочастотных радиосистем.

Рабочее напряжение составляет 28V DC, потребляемый ток — 3.6A при выходной мощности 47dBm. Плоскостность ±0.5dB поддерживает стабильность параметров во всём диапазоне частот. Эффективность достигает 45% при номинальной мощности.

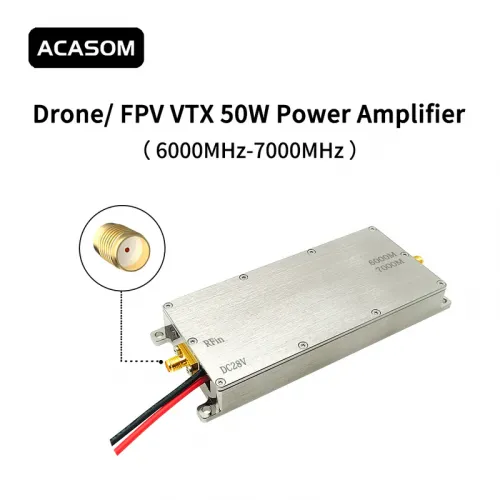

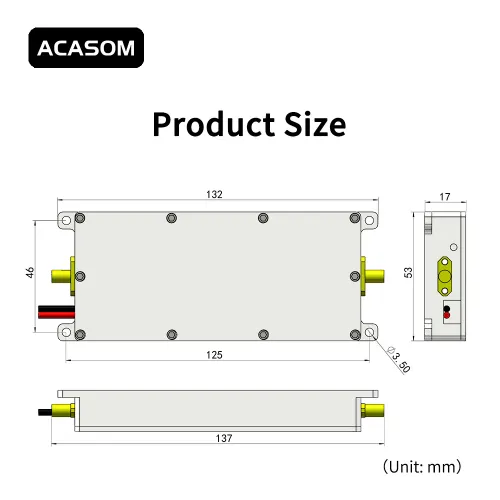

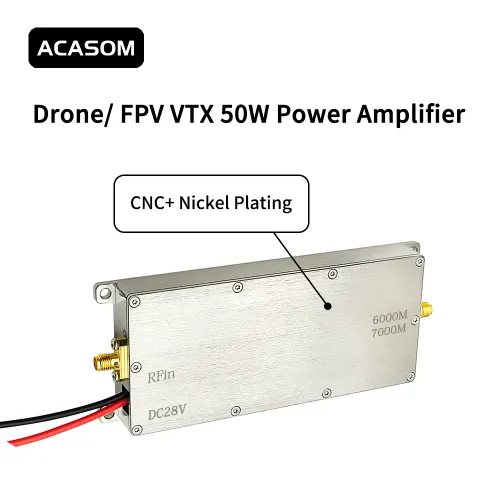

Корпус выполнен из алюминия, размеры 132x53x17mm, вес 0.21kg. Разъёмы SMA-F на входе и выходе обеспечивают надёжное подключение к радиочастотному тракту.

Технические характеристики:

Почему стоит выбрать этот модуль:

• Выходная мощность 50W в диапазоне 6–7GHz.

• Стабильное усиление 40±1dB для высокочастотных систем.

• Плоскостность ±0.5dB по всей рабочей полосе.

• Эффективность 45% при 47dBm.

• Компактный алюминиевый корпус 132x53x17mm.

• Работа при температуре от -30°C до 85°C.

Применение:

• Профессиональные беспилотные платформы дальнего действия.

• Промышленные инспекционные дроны.

• Поисково-спасательные комплексы с воздушной поддержкой.

• Аэрофотосъёмка и картографирование больших территорий.

• Инженерные проекты радиосвязи в диапазоне 6–7GHz.

• Интеграция в специализированные RF-системы.

Комплектация:

1x RF усилитель ACASOM 6000–7000MHz 50W

FAQ:

1. Какой диапазон частот поддерживается?
   Диапазон работы составляет 6000–7000MHz.
2. Какое усиление обеспечивает модуль?
   Усиление указано как 40±1dB.
3. Какая выходная мощность?
   Номинальная мощность 47dBm (50W).
4. Какое напряжение питания требуется?
   Модуль рассчитан на 28V DC.
5. Какие разъёмы используются?
   Используются разъёмы SMA-F на входе и выходе.

ACASOM 6–7GHz 50W RF усилитель предназначен для профессиональных проектов в диапазоне 6000–7000MHz. Выходная мощность 47dBm (50W) и усиление 40±1dB делают данный модуль подходящим для высокочастотных беспилотных систем и инженерных радиоплатформ. Плоскостность ±0.5dB обеспечивает стабильность сигнала по всей полосе частот, а эффективность 45% при 47dBm позволяет учитывать тепловую нагрузку при проектировании системы.

Алюминиевый корпус размером 132x53x17mm и вес 0.21kg обеспечивают удобство интеграции в компактные сборки. Разъёмы SMA-F гарантируют надёжное подключение к RF-тракту. В Chipomi данный усилитель выбирают для проектов, где требуется стабильное усиление сигнала 6–7GHz, высокая мощность и промышленное качество исполнения.
