Введение: 6 ГГц открывает новую фазу беспроводных систем
Беспроводная среда быстро меняется. Диапазон 5.8 ГГц, который долгое время оставался базовым для FPV, Wi-Fi и множества радиоканалов, сегодня становится всё более загруженным. На этом фоне диапазон 6–7.2 ГГц выглядит как логичное направление развития: он предлагает более широкие каналы, более чистый эфир и высокий потенциал для систем нового поколения.
Но вместе с преимуществами высоких частот приходит и их физическая особенность: сигнал на 6 ГГц затухает быстрее, чем на 5.8 ГГц. Поэтому для реальной работы в этом диапазоне требуется не просто совместимое оборудование, а действительно мощный и эффективный усилительный каскад.

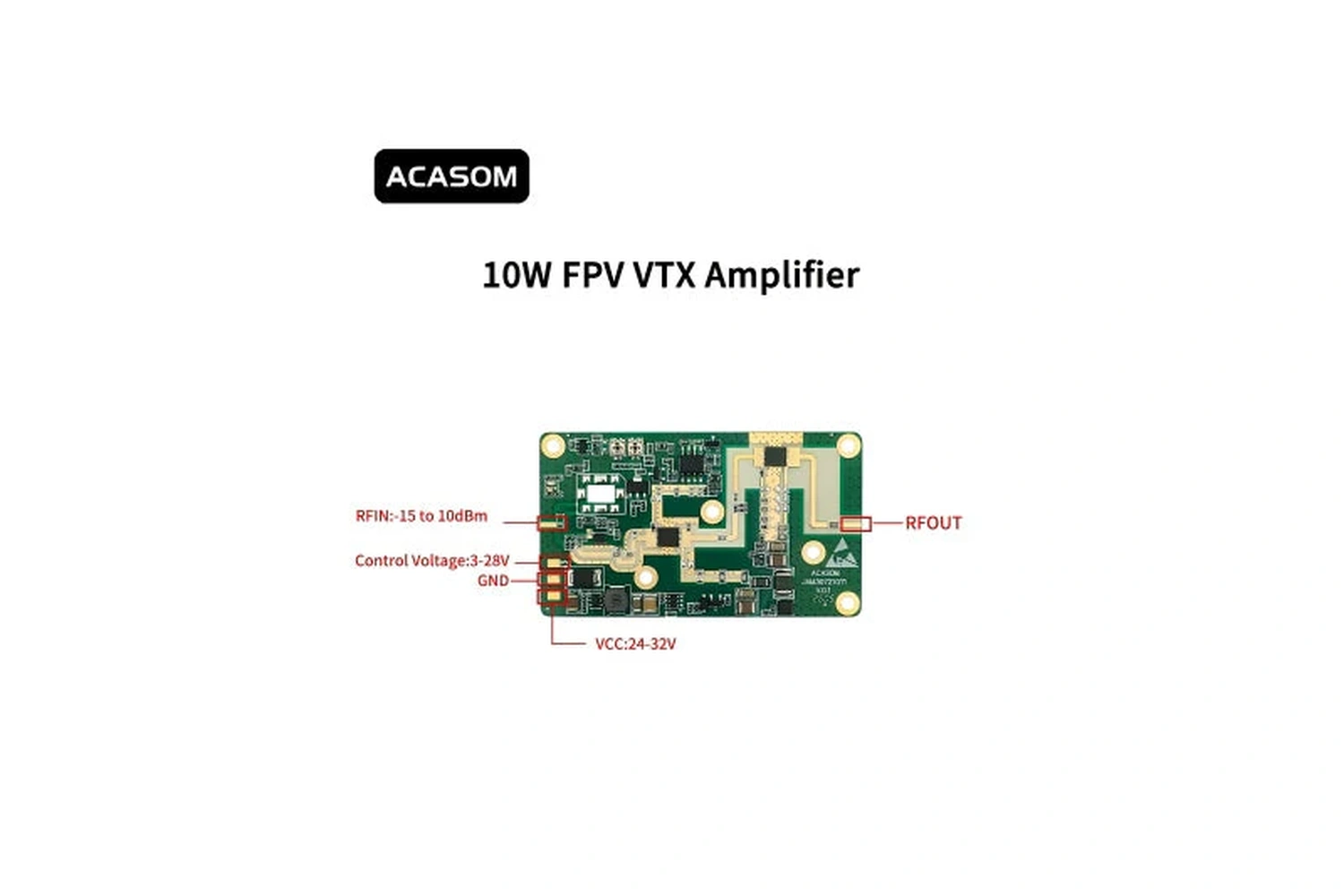

Именно под такие задачи создан ACASOM 10W 6–7.2GHz Broadband FPV VTX Amplifier PCBA — компактный усилитель на технологии GaN, который выдаёт 40 дБм (10 Вт) при весе всего 8.7 г. Это особенно важно для FPV-интеграций, коммерческих БПЛА, наземных RF-систем и экспериментальных разработок, где каждый грамм и каждый ватт имеют значение.
Обзор продукта: усилитель, созданный именно для диапазона 6–7.2 ГГц
Этот модуль не является адаптацией старого 5.8 ГГц решения. Он изначально спроектирован для работы в диапазоне 6000–7200 МГц, охватывая перспективные FPV-частоты 6 ГГц, диапазон WiFi 6E и другие высокочастотные системы связи.
Формат bare-board PCBA делает усилитель особенно привлекательным для кастомной интеграции. Размер платы составляет всего 69 × 38 × 4 мм, что позволяет встраивать модуль в проекты, где использование классического тяжёлого усилителя в корпусе невозможно или нецелесообразно.
Кому подойдёт этот усилитель
Устройство ориентировано сразу на несколько категорий пользователей:
Пионеры FPV, которые хотят работать в менее загруженном диапазоне 6 ГГц и получить более чистую передачу видео.
Интеграторы БПЛА, которым нужна высокоскоростная телеметрия и передача данных через WiFi 6E.
RF-разработчики, создающие новые системы связи, радиомодули и специализированное оборудование в диапазоне 6–7 ГГц.
Энтузиасты дальних дистанций, которые хотят строить систему с запасом на будущее.
Технологическая основа: почему GaN здесь действительно важен
Ключевая особенность усилителя — использование технологии Gallium Nitride (GaN). По сравнению с классическими решениями на кремнии или GaAs, GaN позволяет получить более высокую плотность мощности, лучшую эффективность и более компактный форм-фактор.
На практике это означает:
- меньше тепловых потерь
- лучше энергетическая эффективность
- ниже нагрузка на питание
- более чистый и стабильный сигнал при высокой выходной мощности
Таблица технических характеристик
| Параметр | Спецификация |
| Диапазон частот | 6000 – 7200 МГц |
| Выходная мощность (P1dB) | 40 дБм (10 Вт) |
| Усиление (S21) | 38 дБ ± 1 |
| Входные потери на отражение (S11) | ≤ -15 дБ |
| Диапазон входной RF-мощности | от -13 дБм до +10 дБм |
| Эффективность | ≥ 45% при 40 дБм |
| Рабочее напряжение | 24 – 28 В DC |
| Потребление тока | ~0.8 А при 28 В и 40 дБм |
| Линия управления | 3–28 В, дистанционное вкл./выкл. |
| Светодиодный индикатор | Красный |
| Рабочая температура | от -30℃ до +85℃ |
| Размеры платы | 69 × 38 × 4 мм |
| Вес нетто | 8.7 г |
Эти характеристики показывают, что модуль ориентирован не просто на высокую мощность, а на эффективную работу в действительно современном диапазоне.
Что даёт 40 дБм на практике
Выход 40 дБм (10 Вт) даёт серьёзное преимущество по энергетике канала по сравнению с обычными FPV-передатчиками на 1 Вт или 200 мВт. В реальных условиях это может означать заметный прирост дальности, повышение стабильности видеолинка и лучшую устойчивость к слабым препятствиям.
Дополнительно усилитель обеспечивает 38 дБ усиления, поэтому он способен поднять сравнительно слабый входной сигнал до полноценного уровня выходной мощности. Оптимальный входной уровень указан как 3–4 дБм, что делает модуль удобным для совместной работы со многими современными источниками сигнала.
Основные сценарии применения
FPV в диапазоне 6 ГГц
Если задача — уйти от перегруженного 5.8 ГГц диапазона и построить более чистый видеоканал, этот усилитель становится важным звеном системы. В сочетании с совместимым VTX и подходящей антенной он открывает потенциал дальних и стабильных FPV-сетапов.
Телеметрия дронов через WiFi 6E / 7
Для коммерческих БПЛА особенно важна передача больших объёмов данных: телеметрия, управление полезной нагрузкой, потоковая передача информации. Усилитель помогает раскрыть возможности 6 ГГц спектра для таких задач.
R&D и инженерные проекты
Компактный модуль PCBA хорошо подходит для лабораторий, тестовых установок, RF-прототипов и специализированных коммуникационных решений. Его формат облегчает встраивание в экспериментальные конструкции.
Таблица сравнения с традиционными решениями
| Характеристика | ACASOM 10W GaN PCBA | Типичный FPV VTX 1–2W | Стандартный 10W усилитель в корпусе |
| Частота | 6–7.2 ГГц | 5.8 ГГц | Обычно фиксированный диапазон |
| Выходная мощность | 40 дБм (10 Вт) | 30–33 дБм (1–2 Вт) | 40 дБм (10 Вт) |
| Вес | 8.7 г | 10–30 г | 150–300 г |
| Эффективность | ≥45% | 20–35% | 30–40% |
| Форм-фактор | Открытая PCBA | Закрытый модуль | Корпус с радиатором |
| Лучшее применение | Лёгкие 6 ГГц сборки | Стандартный FPV | Наземные и стационарные системы |
Рекомендации по интеграции
Для стабильной работы усилителю нужен источник питания 24–28 В DC. Для полной мощности рекомендуется 28 В / 1.5 А. Также необходимо продумать теплоотвод, потому что при выходной мощности 10 Вт и эффективности около 45% часть энергии переходит в тепло. Для непрерывной работы желательно активное охлаждение.
Важно соблюдать правильную последовательность подключения:
- сначала антенна,
- потом питание,
- и только после этого RF-источник.
Работа без подключённой нагрузки на выходе может привести к повреждению усилителя.
Также стоит учитывать, что это открытая плата, поэтому требуется:
- изоляция от токопроводящих поверхностей
- надёжное крепление
- использование качественных RF-кабелей, рассчитанных на 6–7.2 ГГц.
FAQ
Подходит ли этот усилитель для 5.8 ГГц VTX?
Он оптимизирован под 6000–7200 МГц, поэтому максимальную эффективность показывает именно в 6 ГГц диапазоне. Для работы на 5.8 ГГц он не является основной целевой моделью.
Можно ли питать его от стандартного 6S аккумулятора?
Номинального напряжения 6S LiPo обычно недостаточно, так как усилителю требуется 24–28 В. Для практической эксплуатации лучше рассматривать 7S/8S, повышающий преобразователь или отдельный источник питания.
Подходит ли усилитель для непрерывной работы?
Да, но только при условии, что система охлаждения реализована правильно. Для длительного режима рекомендуется активный отвод тепла.
Что входит в комплект
| Комплектация | Количество |
| ACASOM 10W 6–7.2GHz GaN Amplifier PCBA | 1 шт. |
Антенны, RF-кабели, источник питания и элементы охлаждения в комплект не входят.
Заключение
ACASOM 10W 6–7.2GHz GaN Amplifier PCBA — это мощный и очень лёгкий усилительный модуль для тех, кто хочет работать в новом поколении беспроводных систем. Он объединяет в себе преимущества технологии GaN, широкий диапазон 6–7.2 ГГц, высокий уровень выходной мощности и удобный формат для интеграции. Для FPV, WiFi 6E/7, телеметрии дронов и RF-разработок это действительно сильное решение нового класса.
