ACASOM Тактический 90–220MHz 50W VCO RF модуль глушения сигналов | Chipomi

Модуль Широкополосный VCO модуль глушения 90–220MHz 50W для дронов рассчитан на формирование мощного радиочастотного подавления в диапазоне 90–220MHz. Типовая выходная мощность составляет 50W (47dBm), что делает модуль подходящим для интеграции в системы, где важны высокий уровень RF-выхода и широкая полоса работы.

Устройство работает от 28V DC и потребляет около 3.6A при выходе 47dBm. Заявленная плоскостность мощности ±0.5dB и эффективность до 45% (@47dBm) помогают сохранять стабильные параметры при использовании в составе комплексных решений.

Корпус выполнен из алюминия и рассчитан на эксплуатацию при температуре от -30℃ до +85℃. Подключение по RF выполнено через SMA Female, а питание подаётся через DC Jack 5.5x2.0mm (по умолчанию) либо через проводные выводы длиной 15cm.

Технические характеристики:

Почему стоит выбрать этот модуль:

• Высокая типовая мощность 50W (47dBm) в заданном диапазоне 90–220MHz.

• Широкополосная настройка по частоте в пределах 90–220MHz для универсальной интеграции.

• Стабильность параметров за счёт плоскостности ±0.5dB.

• Эффективность до 45% (@47dBm) для более рационального энергопотребления в составе системы.

• Корпус из алюминия для механической прочности и лучшего теплоотвода при установке.

• Рабочий температурный диапазон -30℃ ~ +85℃ для эксплуатации в сложных условиях.

• Поддержка кастомизации мощности со стороны производителя (по заявлению поставщика).

Применение:

• Интеграция в комплексы противодействия БПЛА (C-UAS).
• Создание зон радиочастотного подавления в диапазоне 90–220MHz.

• Системы периметральной защиты объектов и контролируемых территорий.

• Тактические решения радиоэлектронного воздействия, где важны 28V питание и SMA-F подключение.

• Мобильные комплексы безопасности с ограничениями по габаритам и массе.

• Интеграционные проекты, где требуется стабильная плоскостность и контролируемая эффективность.

Комплектация:

1 x VCO модуль глушения 90–220MHz 50W

Важные примечания:

• Для работы на полной мощности требуется стабильный источник питания 28V DC с током не менее 4.5A.

• При непрерывной работе на полной мощности требуется активное охлаждение (радиатор или вентилятор).

• Сначала подключите RF-порт к совместимой антенной системе, затем подавайте питание.

FAQ:

1. Подойдёт ли модуль для проектов с питанием 28V?
   Да, рабочее напряжение модуля указано как 28 V DC.
2. Какой тип RF-разъёма используется?

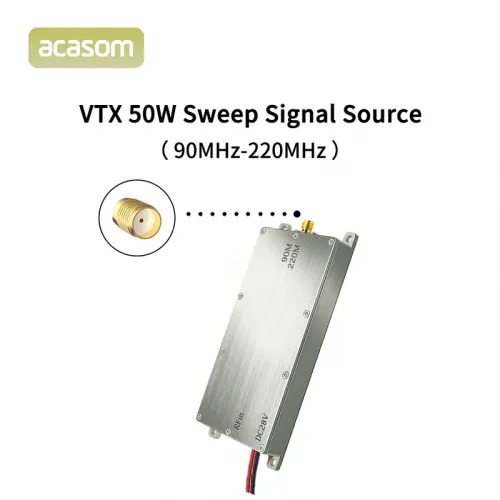

   Используется разъём SMA Female.
3. Какие габариты у модуля и насколько он компактный?
   Размеры корпуса 128.5x53x17mm, масса 0.26 kg.
4. Насколько стабильны параметры по диапазону?
   Поставщик заявляет плоскостность мощности ±0.5 dB в рабочем диапазоне.
5. Нужно ли охлаждение при длительной работе?
   Да, поставщик указывает необходимость активного охлаждения при непрерывной работе на полной мощности.
6. Можно ли запросить другую конфигурацию мощности?
   Поставщик сообщает о возможности кастомизации мощности под требования проекта.

90–220MHz 50W широкополосный VCO модуль глушения для дронов ACASOM предназначен для формирования широкополосного RF сигнала в диапазоне 90–220MHz. Устройство обеспечивает выходную мощность до 50W (47dBm) и подходит для интеграции в профессиональные системы радиочастотного воздействия, инженерные комплексы и специализированные проекты, где требуется стабильная работа в VHF диапазоне.

Модуль построен на базе высокомощного VCO и поддерживает перестройку в пределах рабочего диапазона. Питание осуществляется от 28V DC, при типовом потреблении около 3.6A @28V и 47dBm. Заявленная плоскостность ±0.5dB и эффективность до 45% (@47dBm) позволяют сохранять предсказуемые параметры в полосе 90–220MHz.

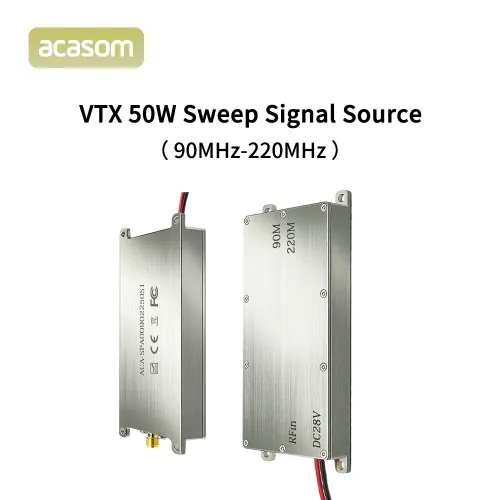

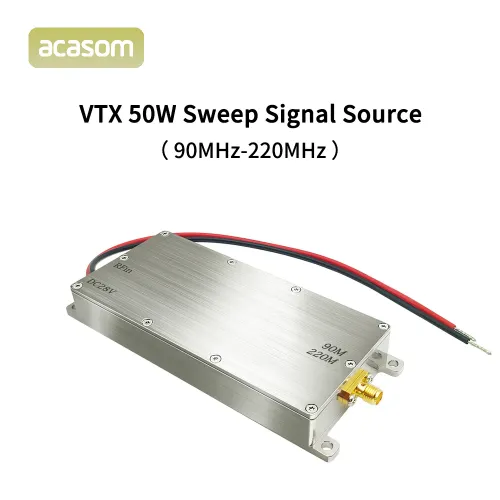

Корпус выполнен из алюминия, размеры составляют 128.5x53x17mm, масса — 0.26kg. RF подключение реализовано через разъём SMA-F, что упрощает интеграцию с антенной системой и другим оборудованием. Рабочий температурный диапазон -30℃ ~ +85℃ делает модуль пригодным для эксплуатации в различных климатических условиях.

В каталоге Chipomi данный модуль ACASOM представлен как высокомощное решение для проектов, связанных с диапазоном 90–220MHz, интеграцией в RF системы и построением специализированных комплексов с широкополосным VCO источником сигнала.
