90–1300 Гц 10 Вт PCBA модуль широкополосного усиления GaN ACASOM | Chipomi

ACASOM 90–1300 Гц 10 Вт — это ультралёгкий широкополосный усилитель в формате PCBA, рассчитанный на проекты, где особенно важны малый вес, компактность и готовность к интеграции. Модуль обеспечивает выходную мощность 40 дБм (10 Вт), усиление 38 дБ ± 1 и выполнен в bare-board исполнении, что делает его удобным для исследовательских, инженерных и встраиваемых RF-систем.

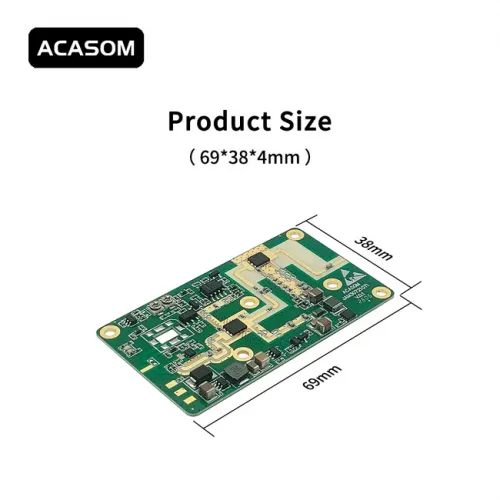

Ключевое преимущество этой модели — очень высокая удельная мощность при массе всего 8,7 г. Такой формат подходит для платформ, где масса каждого компонента имеет значение, включая компактные прототипы, переносные тестовые устройства и специализированные сборки. Размер платы 69x38x4 мм дополнительно упрощает монтаж в ограниченном внутреннем пространстве.

Усилитель работает от 24–28 В постоянного тока и поддерживает отдельную управляющую линию 3–28 В для дистанционного включения и выключения. За счёт технологии GaN модуль обеспечивает эффективность не ниже 45% при выходе 40 дБм, что помогает снизить тепловую нагрузку и сделать работу более предсказуемой при интеграции в реальные проекты.

Для заказчиков, которым нужен именно лёгкий PCBA усилитель без лишнего корпуса и лишнего веса, эта модель ACASOM даёт хорошее сочетание мощности, компактности и удобства внедрения. Это не просто источник усиления, а практичный модуль под современные RF-задачи, где важны и электрические параметры, и ограничения по массе.

Технические характеристики:

Почему стоит выбрать этот модуль:

• Масса всего 8,7 г делает модуль удобным для проектов с жёсткими ограничениями по весу.

• Формат PCBA упрощает встраивание в кастомные сборки и опытные образцы.

• Выход 40 дБм и усиление 38 дБ дают хороший запас по мощности для компактного усилительного каскада.

• Поддержка питания 24–28 В позволяет использовать модуль в профессиональных системах с типовым DC-питанием.

• Управляющая линия 3–28 В полезна для дистанционного включения и автоматизации.

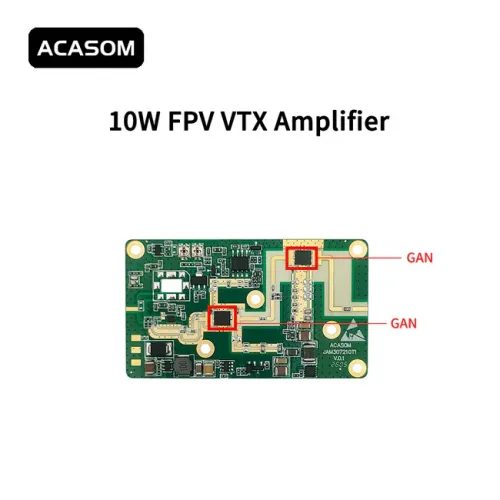

• Технология GaN помогает сочетать мощность и эффективность в лёгком исполнении.

• Компактный размер платы делает модель удобной для интеграторов, разработчиков и исследовательских команд.

Применение:

• Интеграция в ультралёгкие RF-платформы и встраиваемые системы.

• Использование в лабораторных прототипах и исследовательских проектах.

• Установка в переносные тестовые устройства и измерительные сборки.

• Применение в системах, где требуется минимальный вес при сохранении высокой выходной мощности.

• Подходит для автоматизированных стендов с дистанционным управлением включением.

• Использование в пользовательских RF-разработках с ограниченным монтажным объёмом.

• Практичный вариант для заказчиков, которым нужен bare-board усилитель без тяжёлого корпуса.

Комплектация:

1 x ультралёгкий широкополосный усилитель PCBA 90–1300 Гц 10 Вт

Важные примечания:

• Используйте стабильный источник питания минимум 28 В / 1 А постоянного тока. Для лучшего запаса рекомендуется 28 В / 1,5 А.
• При полной мощности 10 Вт требуется достаточное теплоотведение. В закрытых пространствах или при непрерывной работе следует добавить небольшой радиатор или обеспечить пассивный воздушный поток.

• Сначала подключайте антенну, затем подавайте постоянное питание и только после этого включайте RF-источник.

• Для максимально чистого выхода до 40 дБм рекомендуется входной сигнал 3–4 дБм. Не допускайте перегрузки входа выше +10 дБм.

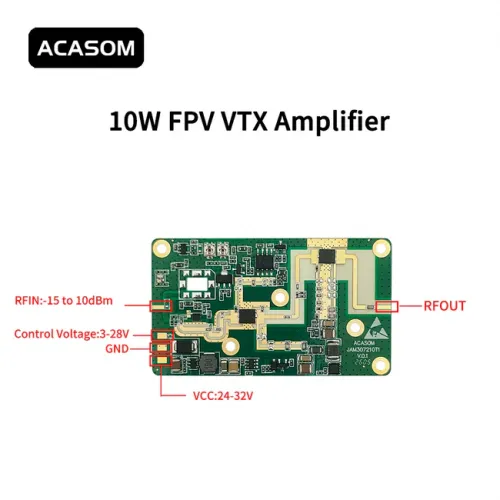

• Управляющая линия 3–28 В поддерживает дистанционное включение и выключение.

• Это bare-board модуль. Для стабильной работы необходимо обеспечить изоляцию, надёжное крепление и RF-заземление.

Техническое совершенство:

FAQ:

1. Для каких проектов особенно полезен этот модуль?
   Модель особенно удобна для проектов, где одновременно важны малая масса, компактный размер и готовый усилительный каскад для интеграции.
2. В чём главное отличие PCBA версии от модулей в корпусе?
   PCBA исполнение легче и компактнее, поэтому лучше подходит для встроенных систем, прототипов и разработок с жёсткими ограничениями по месту и весу.
3. Можно ли дистанционно управлять включением усилителя?
   Да, модуль поддерживает управляющую линию 3–28 В для удалённого включения и выключения из внешней системы управления.
4. Нужно ли дополнительно продумывать охлаждение?
   Да, при полной мощности теплоотведение обязательно. В закрытых сборках или при длительной работе производитель рекомендует добавить небольшой радиатор или обеспечить воздушный поток.
5. Какой входной уровень рекомендуется для чистого выхода?
   Для получения максимально чистого выхода до 40 дБм рекомендуется подавать на вход 3–4 дБм с учётом усиления 38 дБ.
6. Подходит ли этот модуль для компактных устройств?
   Да, размеры 69x38x4 мм и масса 8,7 г делают его очень удобным для компактных и лёгких платформ.
7. Поддерживает ли ACASOM индивидуальные конфигурации?
   Да, производитель указывает поддержку кастомизации по частотному диапазону и конфигурации мощности в рамках этого семейства решений.

Ультралёгкий широкополосный усилитель PCBA ACASOM 90–1300 Гц 10 Вт — это решение для проектов, где каждый грамм имеет значение, а требования к выходной мощности остаются высокими. Модуль обеспечивает 40 дБм выходной мощности, усиление 38 дБ ± 1 и работает от питания 24–28 В постоянного тока. За счёт bare-board исполнения и массы всего 8,7 г он особенно интересен интеграторам, разработчикам и инженерным командам, которым нужен не тяжёлый усилительный блок, а компактный профессиональный элемент для встраивания в собственную систему.

Одним из самых сильных качеств модели является сочетание высокой мощности и малого веса. Размер платы 69x38x4 мм позволяет использовать усилитель в тесных компоновках, а отдельная управляющая линия 3–28 В делает его удобным для дистанционного включения из микроконтроллеров, стендов и автоматизированных платформ. Благодаря технологии GaN усилитель обеспечивает эффективность не ниже 45% при выходе 40 дБм, что помогает лучше контролировать тепловую нагрузку и получить более рациональное энергопотребление в реальных условиях эксплуатации.

На Chipomi этот модуль ACASOM будет особенно полезен тем заказчикам, кто ищет лёгкий PCBA усилитель для исследовательских задач, переносных тестовых устройств, пользовательских RF-сборок и компактных прототипов. Если вам нужен модуль 90–1300 Гц 10 Вт с усилением 38 дБ, питанием 24–28 В, управляющей линией и минимальной массой, эта модель ACASOM станет практичным выбором для профессиональной интеграции и дальнейшей разработки.
