868 МГц приемный расширитель для Helium и LoRaWAN с обходом передающего тракта ACASOM | Chipomi

868 МГц приемный расширитель сигнала с обходом передачи ACASOM — это специализированный приемный расширитель сигнала, предназначенный для повышения чувствительности шлюзов Helium и LoRaWAN без усиления передающего тракта. Устройство усиливает только входящий приемный канал, а передающий тракт работает в режиме обхода с низкими потерями. Такой подход позволяет улучшить прием слабых удаленных сигналов без ненужного вмешательства в передачу.

Одним из главных преимуществ модели является сверхнизкий коэффициент шума ≤1,2 дБ. Это особенно важно для систем, где стабильный прием и дальность обнаружения сигнала напрямую влияют на общую эффективность сети. Приемное усиление выбирается в двух вариантах: 12 дБ по умолчанию или 8 дБ для условий с более высокой плотностью соседних устройств.

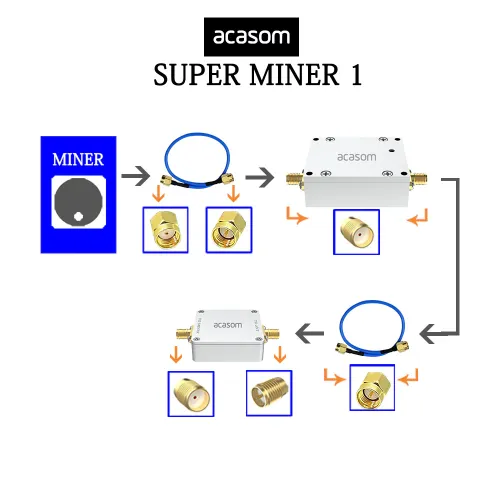

Питание осуществляется только через Bias Tee, который входит в комплект. Модель доступна в исполнении с разъемами SMA по умолчанию, а также в варианте с N-разъемами по запросу. Благодаря компактным размерам и малому весу устройство удобно интегрируется в существующую радиочастотную линию.

Этот приемный расширитель подходит для проектов, где важно улучшить чувствительность приема, сохранить стабильность радиотракта и подобрать усиление в зависимости от условий размещения оборудования.

Технические характеристики:

Почему стоит выбрать этот модуль:

• Усиливается только приемный тракт, что помогает улучшить чувствительность без усиления передающего канала.

• Низкий коэффициент шума ≤1,2 дБ полезен для приема слабых удаленных сигналов.

• Два варианта усиления позволяют подобрать конфигурацию под городскую или сельскую установку.

• Питание через Bias Tee упрощает интеграцию в существующую линию.

• Доступны варианты с разъемами SMA и N для разных схем подключения.

• Компактный корпус удобен для монтажа в ограниченном пространстве.

• Модуль подходит для сетей Helium и LoRaWAN в диапазоне 868 МГц.

Применение:

• Шлюзы Helium, которым требуется более чувствительный прием сигнала.

• Системы LoRaWAN в сельской местности с удаленными конечными устройствами.

• Городские установки, где важно подобрать более умеренное усиление приема.

• Радиочастотные линии с Bias Tee питанием.

• Инфраструктура 868 МГц для стабильного приема без усиления передачи.

• Проекты модернизации существующих точек доступа и шлюзов.

• Системы, где требуется улучшить прием слабых сигналов на расстоянии.

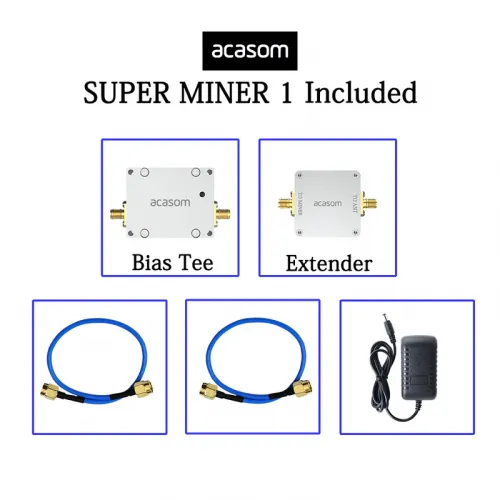

Комплектация:

Для комплекта с SMA:

• 1 x приемный расширитель 868 МГц с обходом передачи SMA

• 1 x Bias Tee

• 1 x адаптер питания 12 В 1 А стандарта США

• 2 x синих коаксиальных кабеля RG402 20 см

Для комплекта с N-разъемом:

• 1 x приемный расширитель 868 МГц с обходом передачи N-тип

• 1 x Bias Tee

• 1 x адаптер питания 12 В 1 А стандарта США

• 2 x синих коаксиальных кабеля RG402 20 см

• 1 x радиочастотный адаптер N-штекер на SMA-гнездо

Важные примечания:

• Для сельской местности и зон с низкой плотностью устройств рекомендуется усиление приема 12 дБ.

• Для городских районов и мест с высокой плотностью устройств рекомендуется усиление приема 8 дБ.

• По индивидуальному запросу доступны другие варианты усиления в диапазоне 6–17 дБ.

• Питание устройства осуществляется только через Bias Tee, который входит в комплект.

FAQ:

1. Подходит ли этот модуль для Helium и LoRaWAN шлюзов?
   Да, устройство рассчитано на диапазон 863–870 МГц и предназначено для повышения чувствительности приема в системах Helium и LoRaWAN.
2. Усиливает ли этот расширитель передающий сигнал?
   Нет, передающий тракт работает в режиме обхода с низкими потерями, а усиление применяется только к приемному каналу.
3. Какой вариант усиления лучше выбрать для сельской местности?
   Для сельской местности и удаленных установок обычно выбирают 12 дБ, чтобы повысить чувствительность к слабым дальним сигналам.
4. Какой вариант усиления лучше подходит для города?
   Для городской среды чаще выбирают 8 дБ, чтобы снизить риск перегрузки приемника сильными соседними сигналами.
5. Как подается питание на устройство?
   Питание подается через Bias Tee в диапазоне 5–24 В постоянного тока.
6. Какие разъемы доступны для этой модели?
   По умолчанию используются SMA-гнездо на входе и RP-SMA-гнездо на выходе, а вариант с N-разъемами доступен по запросу.
7. Можно ли заказать другой уровень усиления приема?
   Да, производитель указывает возможность индивидуального исполнения с усилением в диапазоне 6–17 дБ.

ACASOM 868 МГц приемный расширитель с обходом передающего тракта — это специализированное решение для сетей Helium и LoRaWAN, где важно улучшить чувствительность приема без усиления передаваемого сигнала. Устройство работает в диапазоне 863–870 МГц и предназначено для систем, в которых ключевую роль играют стабильный прием слабых удаленных сигналов, корректная работа шлюза и предсказуемое поведение радиотракта. Благодаря схеме TX-Bypass усиление применяется только к приемному каналу, а передающий тракт проходит через устройство с низкими потерями ≤1,3 дБ.

Одним из главных преимуществ модели ACASOM является коэффициент шума ≤1,2 дБ. Для систем 868 МГц это особенно важный параметр, поскольку он напрямую влияет на способность шлюза принимать слабые сигналы на большом расстоянии. Именно поэтому такой модуль может быть полезен в сетях Helium и LoRaWAN, где стабильный прием часто важнее простого увеличения мощности передачи. При этом пользователь может выбрать один из двух вариантов усиления приема: 12 дБ по умолчанию или 8 дБ для более плотной городской среды.

Питание устройства реализовано через Bias Tee, который уже входит в комплект, что упрощает интеграцию в существующую радиочастотную линию. По умолчанию модуль поставляется с разъемами SMA, а для более требовательных схем подключения доступен вариант с N-разъемами. Компактный размер 38x38x12 мм и вес всего 0,02 кг делают установку удобной даже в ограниченном пространстве.

Если вам нужен малошумящий приемный усилитель 868 МГц для Helium или LoRaWAN, который помогает лучше принимать слабые сигналы и не усиливает передающий тракт, ACASOM предлагает практичное решение для реальных условий эксплуатации. Chipomi предоставляет этот модуль как удобный вариант для модернизации шлюза, улучшения приема и более гибкой настройки системы под вашу сеть.
