868 МГц уличный усилитель сигнала 1 Вт Super Miner12 для LoRaWAN и Helium ACASOM | Chipomi

ACASOM Super Miner12 — это уличный усилитель сигнала нового поколения, разработанный для сетей LoRaWAN и Helium в диапазоне 863–870 МГц. Модель ориентирована на стабильную наружную работу, высокую чувствительность приема и гибкую интеграцию в существующую радиочастотную систему. Благодаря сверхнизкому коэффициенту шума ≤1,2 дБ устройство помогает сохранить качество сигнала и повысить эффективность приема в сложных условиях установки.

Одной из сильных сторон модели является сочетание усиления приема 17 дБ ±1 и усиления передачи 6 дБ ±1. Такая конфигурация подходит для проектов, где важны уверенная работа точки доступа, стабильное покрытие и корректная настройка линии. При использовании совместимого Super BiasTee доступны разные варианты настройки усиления, включая 17/6 дБ, 14/3 дБ и 11/0 дБ, что позволяет адаптировать систему под конкретную схему подключения.

Усилитель поддерживает три варианта питания: через BiasTee, внешний адаптер постоянного тока или USB. Это делает модель удобной как для новых установок, так и для модернизации уже работающего оборудования. Компактный алюминиевый корпус с защитой IP67 рассчитан на эксплуатацию на улице, а рабочая температура от -40℃ до +70℃ позволяет использовать устройство в суровых погодных условиях.

Мощность до 30 дБм (1 Вт), компактный размер 64.5x34.5x10 мм и малый вес 0.06 кг делают ACASOM Super Miner12 практичным решением для наружных Helium и LoRaWAN систем, где важны надежность, гибкость питания и аккуратная интеграция в радиотракт.

Технические характеристики:

Почему стоит выбрать этот модуль:

• Сверхнизкий коэффициент шума ≤1,2 дБ помогает повысить чувствительность приема в наружных системах связи.

• Выходная мощность 30 дБм (1 Вт) подходит для стабильной работы в диапазоне 863–870 МГц.

• Три варианта питания позволяют проще подобрать схему подключения под конкретный объект.

• Поддержка разных комбинаций усиления через Super BiasTee дает больше гибкости при настройке системы.

• Компактный корпус удобен для размещения рядом с антенной или в ограниченном монтажном пространстве.

• Алюминиевое исполнение и степень защиты IP67 подходят для длительной наружной эксплуатации.

• Широкий температурный диапазон помогает использовать модуль в сложных погодных условиях.

Применение:

• Наружные точки доступа Helium в европейском диапазоне 868 МГц.

• Системы LoRaWAN, где требуется более стабильный прием и передача сигнала.

• Проекты модернизации существующих шлюзов и антенн без сложной перестройки инфраструктуры.

• Установки с удаленной антенной и необходимостью гибкого выбора питания.

• Промышленные и инженерные беспроводные узлы, работающие на частотах 863–870 МГц.

• Объекты, где важны компактные размеры, погодостойкий корпус и надежная работа.

• Системы, в которых требуется аккуратная интеграция в радиочастотный тракт.

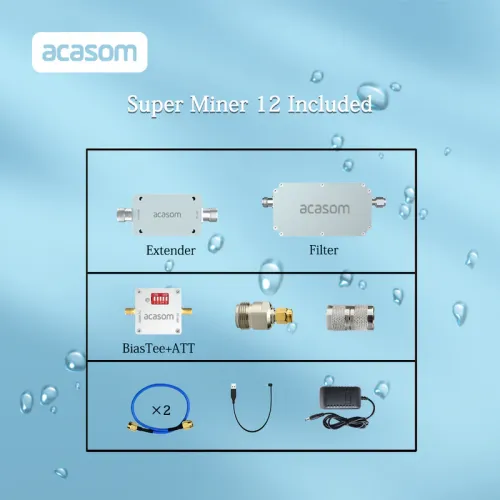

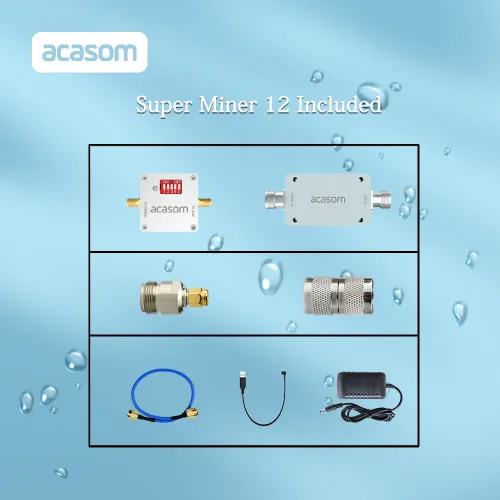

Комплектация:

138 комплект:

• 1 x Super Miner12 Extender

• 2 x кабель RG402 20 см

• 1 x Bias Tee

• 1 x USB-адаптер

• 1 x штекер питания стандарта ЕС

198 комплект:

• 1 x Super Miner12 Extender

• 2 x кабель RG402 20 см

• 1 x Bias Tee

• 1 x USB-адаптер

• 1 x штекер питания стандарта ЕС

• 1 x радиочастотный адаптер

• 1 x полостной фильтр 868 МГц

Важные примечания:

• При использовании длинного радиочастотного кабеля более 5 метров или делителя мощности между расширителем и майнером установите значение ATT=0 дБ.

• При прямом подключении расширителя и точки доступа установите значение ATT=6 дБ.

• Расширитель подключается в разрыв антенного кабеля.

• Входной порт подключается к антенне, выходной порт подключается к точке доступа или майнеру.

FAQ:

1. Подходит ли этот расширитель для европейского диапазона LoRaWAN?
   Да, модель рассчитана на диапазон 863–870 МГц и предназначена для EU LoRaWAN и Helium Network.
2. Можно ли использовать питание без отдельного блока питания?
   Да, устройство поддерживает питание через BiasTee и USB, а также через адаптер постоянного тока.
3. Чем полезен коэффициент шума ≤1,2 дБ?
   Низкий коэффициент шума помогает сохранить чувствительность приема и уменьшить дополнительный шум в системе.
4. Какие разъемы используются в этой модели?
   На входе используется SMA-гнездо, на выходе — RP-SMA-гнездо.
5. Подходит ли корпус для уличной установки?
   Да, алюминиевый корпус имеет степень защиты IP67 и рассчитан на наружную эксплуатацию.
6. Можно ли использовать модуль в системе с длинным кабелем?
   Да, производитель отдельно указывает режим ATT=0 дБ для схем с кабелем длиннее 5 метров.
7. Чем отличается комплект 198 от комплекта 138?
   В комплект 198 дополнительно входят радиочастотный адаптер и полостной фильтр 868 МГц.

ACASOM Super Miner12 868 МГц — это уличный расширитель сигнала, разработанный для систем LoRaWAN и Helium, работающих в диапазоне 863–870 МГц. Модель ориентирована на стабильную эксплуатацию на открытом воздухе и подходит для проектов, где важны надежный прием, корректная передача сигнала и гибкая интеграция в существующую инфраструктуру. За счет мощности 30 дБм (1 Вт), усиления приема 17 дБ ±1 и усиления передачи 6 дБ ±1 устройство может использоваться в составе наружных точек доступа, шлюзов и систем с выносной антенной.

Одним из главных преимуществ ACASOM Super Miner12 является коэффициент шума ≤1,2 дБ. Для систем Helium и LoRaWAN это важный параметр, поскольку он помогает сохранить чувствительность приемного тракта и улучшить работу в условиях слабого сигнала. Такой подход особенно полезен там, где требуется не просто усиление, а более качественная и аккуратная работа всей радиолинии. Модель рассчитана на диапазон 863–870 МГц, который используется в европейских сетях, и поэтому подходит для соответствующих проектов беспроводной связи.

Еще одной сильной стороной устройства является гибкость питания. ACASOM Super Miner12 может работать через BiasTee, адаптер постоянного тока или USB, что удобно при подборе схемы подключения на объекте. При использовании совместимого Super BiasTee доступны разные комбинации усиления, включая 17/6 дБ, 14/3 дБ и 11/0 дБ. Это позволяет точнее адаптировать систему под конкретные условия размещения, длину кабеля и конфигурацию линии. Наличие SMA-гнезда на входе и RP-SMA-гнезда на выходе упрощает интеграцию с совместимыми радиочастотными компонентами.

Компактный алюминиевый корпус размером 64.5x34.5x10 мм и весом 0.06 кг делает модуль удобным для установки рядом с антенной или в ограниченном пространстве. Защита IP67 и рабочий диапазон температур от -40℃ до +70℃ позволяют использовать устройство в сложных погодных условиях. Если вам нужен уличный расширитель сигнала 868 МГц для LoRaWAN или Helium, Chipomi предлагает ACASOM Super Miner12 как практичное решение с понятными характеристиками, несколькими вариантами питания и готовностью к реальной наружной эксплуатации.
