863–870 МГц усилитель сигнала RX 12 дБ с байпасом TX для Helium и LoRa ACASOM | Chipomi

Усилитель сигнала ACASOM диапазона 863–870 МГц с конфигурацией RX 12 дБ и байпасным трактом передачи предназначен для систем Helium, LoRa и IoT, где необходимо повысить качество приёма сигнала без изменения параметров передачи. Устройство обеспечивает стабильную работу радиосистем и подходит для различных сценариев использования.

Серия поддерживает работу как на частоте 868 МГц, так и 915 МГц, однако в данной спецификации приведены параметры версии 863–870 МГц. Для приёма доступны два варианта усиления: RX 12 дБ по умолчанию и RX 8 дБ, что позволяет адаптировать устройство под плотность радиосреды и условия эксплуатации.

Передающий тракт работает в режиме байпаса, обеспечивая прямое прохождение сигнала. При использовании аттенюаторов или разветвителей мощности рекомендуется выбирать модели с TX 6 дБ. Устройство функционирует только совместно с разделительным фильтром.

Технические характеристики:

Почему стоит выбрать этот модуль:

• Конфигурация RX 12 дБ улучшает чувствительность приёма сигнала.
• Байпасный режим TX сохраняет стабильность передачи без усиления.

• Низкий коэффициент шума ≤1,2 дБ обеспечивает более чистый сигнал.

• Поддержка диапазонов 868 МГц и 915 МГц расширяет применение.

• Компактный корпус удобен для интеграции в оборудование.

• SMA разъёмы обеспечивают совместимость с популярными RF-системами.

Применение:

• Сети Helium и LoRaWAN.

• IoT системы и беспроводные проекты.

• Hotspot устройства и майнеры.

• Антенные линии связи.

• RF системы с необходимостью улучшения приёма сигнала.

• Системы с использованием разветвителей и аттенюаторов.

Комплектация:

• 1 шт. усилитель

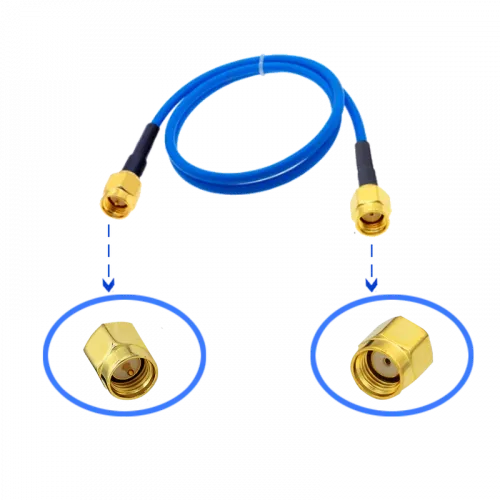

• 1 шт. синий кабель RG402 20 см

Важные примечания:

• Устройство поддерживает версии для 868 МГц и 915 МГц.

• RX 12 дБ рекомендуется для сельской местности.

• RX 8 дБ рекомендуется для городской среды.

• Для других вариантов усиления RX 6–17 дБ необходимо связаться с поставщиком.

• При использовании разветвителей или аттенюаторов рекомендуется версия с TX 6 дБ.

• Устройство работает только с разделительным фильтром.

FAQ:

1. Поддерживает ли усилитель 915 МГц?
   Да, серия доступна для 868 МГц и 915 МГц.
2. Что означает байпас TX?
   Это означает, что передающий сигнал проходит без усиления.
3. Какой RX установлен по умолчанию?
   RX 12 дБ ±1.
4. Когда выбирать RX 12 или RX 8?
   RX 12 для менее загруженной среды, RX 8 для плотной городской среды.
5. Нужен ли Bias Tee?
   Да, устройство работает только с разделительным фильтром.
6. Какие разъёмы используются?
   SMA-гнездо на входе и RP-SMA-гнездо на выходе.
7. Можно ли заказать другую конфигурацию?
   Да, доступны варианты RX 6–17 дБ.

Усилитель сигнала ACASOM 863–870 МГц с RX 12 дБ и байпасным каналом TX предназначен для систем Helium, LoRa и IoT, где требуется улучшить приём сигнала без изменения параметров передачи. Такое решение особенно актуально для проектов, где важно сохранить стабильную передачу сигнала, но при этом повысить чувствительность приёма. Благодаря поддержке диапазона 863–870 МГц устройство подходит для большинства европейских и международных IoT-сетей.

Серия также поддерживает версии для 915 МГц, что расширяет область применения устройства. Возможность выбора RX 12 дБ или RX 8 дБ позволяет адаптировать усилитель под конкретные условия эксплуатации. RX 12 дБ рекомендуется для менее загруженных сетей, тогда как RX 8 дБ лучше подходит для плотной городской радиосреды. Также доступны индивидуальные настройки усиления в диапазоне 6–17 дБ.

Устройство имеет коэффициент шума ≤1,2 дБ, что делает его подходящим для чувствительных систем связи. Рабочее напряжение 5–24 В обеспечивает гибкость подключения, а компактный алюминиевый корпус облегчает интеграцию. Использование SMA-разъёмов делает усилитель совместимым с широким спектром оборудования.

На Chipomi данный усилитель ACASOM подходит для пользователей, которым важно улучшить приём сигнала в системах Helium, LoRaWAN и IoT, сохраняя стабильность передачи. Это практичное решение для построения надёжных беспроводных систем с минимальными потерями сигнала.
