1090 МГц наружный полостной фильтр ADS-B для Radarcape, FLARM и транспондеров ACASOM | Chipomi

Наружный полостной фильтр ACASOM 1090 МГц предназначен для работы в системах ADS-B, где требуется стабильная передача полезного сигнала и эффективное подавление внеполосных помех. Устройство работает в полосе 1086–1094 МГц и рассчитано на интеграцию с приемниками, транспондерами и совместимыми RF-системами.

Фильтр отличается сверхнизкими вносимыми потерями ≤0.5 дБ, что помогает сохранить уровень сигнала без заметного ухудшения чувствительности тракта. Высокий уровень внеполосного подавления ≥75 дБ на участках 100–1060 МГц и 1120–2700 МГц делает этот модуль практичным решением для более чистого и стабильного приема.

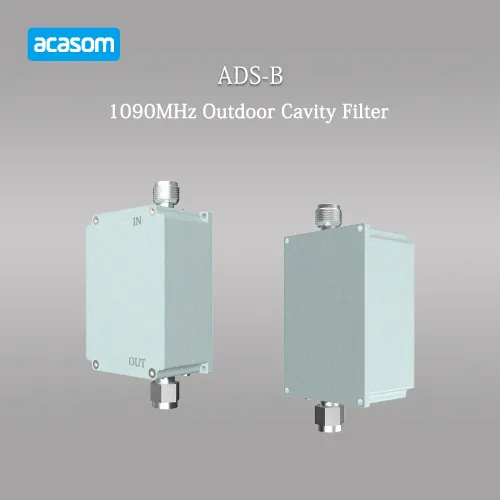

Корпус выполнен из алюминия и рассчитан на наружное применение. Конструкция с разъемами N-розетка и N-вилка упрощает подключение в существующую систему. Фильтр можно устанавливать между антенной и приемником либо между антенной и расширителем сигнала в зависимости от конфигурации оборудования.

Технические характеристики:

Почему стоит выбрать этот модуль:

• Поддерживает рабочий диапазон ADS-B 1086–1094 МГц для точной интеграции в профильные системы.

• Сверхнизкие вносимые потери 0.5 дБ помогают сохранить качество полезного сигнала.

• Высокое внеполосное подавление снижает влияние посторонних сигналов на приемный тракт.

• Алюминиевый корпус подходит для наружного размещения и рассчитан на практическую эксплуатацию.

• Разъемы N-розетка и N-вилка удобны для подключения без сложных переходников.

• Подходит для систем с приемниками Radarcape, FLARM и другим совместимым оборудованием.

• Компактный размер позволяет аккуратно встроить фильтр в существующую RF-конфигурацию.

Применение:

• Приемные системы ADS-B для мониторинга воздушного трафика.

• Наружные антенные линии с необходимостью снижения внеполосных помех.

• Конфигурации с приемниками Radarcape.

• Системы с оборудованием FLARM.

• Установка между антенной и приемным устройством.

• Интеграция между антенной и расширителем сигнала.

• RF-линии, где важны низкие потери и стабильность приема.

• Стационарные наружные решения для диапазона 1090 МГц.

Комплектация:

1 шт. полостного фильтра

Важные примечания:

• Между двумя RF-портами фильтра нет разницы. Обе стороны могут быть подключены к антенне или приемному устройству.

• Фильтр подключается между антенной и приемником либо между антенной и расширителем.

FAQ:

1. Подходит ли этот фильтр для диапазона ADS-B 1090 МГц?
   Да, фильтр рассчитан на работу в полосе 1086–1094 МГц и предназначен для систем ADS-B.
2. Можно ли подключать фильтр любой стороной?
   Да, оба RF-порта одинаковы по назначению, поэтому стороны можно использовать взаимозаменяемо.
3. Для какого оборудования подходит этот фильтр?
   Он подходит для совместимых ADS-B систем, включая решения с Radarcape и FLARM.
4. Подходит ли корпус для наружной установки?
   Да, корпус выполнен из алюминия и заявлен как решение для использования на открытом воздухе.
5. Какие разъемы используются в этой модели?
   В данной модели используются разъемы N-розетка и N-вилка.
6. Сильно ли фильтр ослабляет сигнал?
   Нет, максимальные вносимые потери составляют 0.5 дБ, что является низким показателем для такого типа устройства.
7. Где обычно устанавливается этот фильтр в системе?
   Обычно его ставят между антенной и приемником либо между антенной и расширителем сигнала.

Полостной фильтр ACASOM 1090 МГц для ADS-B — это специализированное решение для систем, где требуется стабильный прием сигнала в диапазоне 1086–1094 МГц и эффективная защита тракта от внеполосных помех. Такая модель особенно актуальна для пользователей, которые собирают или модернизируют наружные приемные линии с оборудованием Radarcape, FLARM и другими совместимыми устройствами. За счет точной полосы пропускания фильтр помогает сделать RF-тракт более чистым и предсказуемым при постоянной эксплуатации.

Одним из ключевых преимуществ модели являются сверхнизкие вносимые потери до 0.5 дБ. Это важно для систем, где нежелательно терять уровень полезного сигнала между антенной и приемником. При этом фильтр обеспечивает высокое внеполосное подавление не менее 75 дБ в диапазонах 100–1060 МГц и 1120–2700 МГц, что делает его практичным выбором для задач, где требуется снижение влияния посторонних источников сигнала и повышение общей стабильности приема.

Наружный полостной фильтр ACASOM выполнен в прочном алюминиевом корпусе черного цвета и рассчитан на установку вне помещения. Компактный размер 85x68x42 мм и вес 0.4 кг позволяют удобно встроить его в существующую антенно-фидерную конфигурацию без лишней нагрузки на узлы крепления. Разъемы N-розетка и N-вилка обеспечивают понятное подключение, а одинаковая логика RF-портов упрощает монтаж, так как обе стороны могут использоваться взаимозаменяемо.

Если вам нужен наружный фильтр 1090 МГц для ADS-B с низкими потерями, высокой селективностью и удобной интеграцией в приемную систему, эта модель ACASOM станет практичным выбором. В каталоге Chipomi такой фильтр подойдет для профессиональных и полупрофессиональных проектов, где важны чистота сигнала, надежность конструкции и совместимость с распространенным оборудованием. Закажите ACASOM 1090 МГц полостной фильтр ADS-B в Chipomi для стабильной и аккуратно собранной RF-системы.
